低壓斷路器與漏電保護器完整對照：MCB、MCCB、RCCB、RCBO 與 RCD 型別

完整比較 MCB、MCCB、ACB、RCCB、RCBO、RCD 類型 AC/A/F/B、B/C/D 跳脫曲線、極數及 Icn/Icu/Ics/IΔn 標示，附快速換算表。

更新 2026.10.14

「斷路器」是過電流保護裝置的常見總稱；「漏電保護」則偵測相線與回流電流不平衡等剩餘電流。裝置外型相似，不代表功能相同。RCCB 通常只做剩餘電流保護、沒有內建過電流保護；RCBO 則把剩餘電流與過電流保護合在同一裝置。本文整理低壓常見類型和標示，供閱讀產品規格，不作配線、設計或安裝指引。

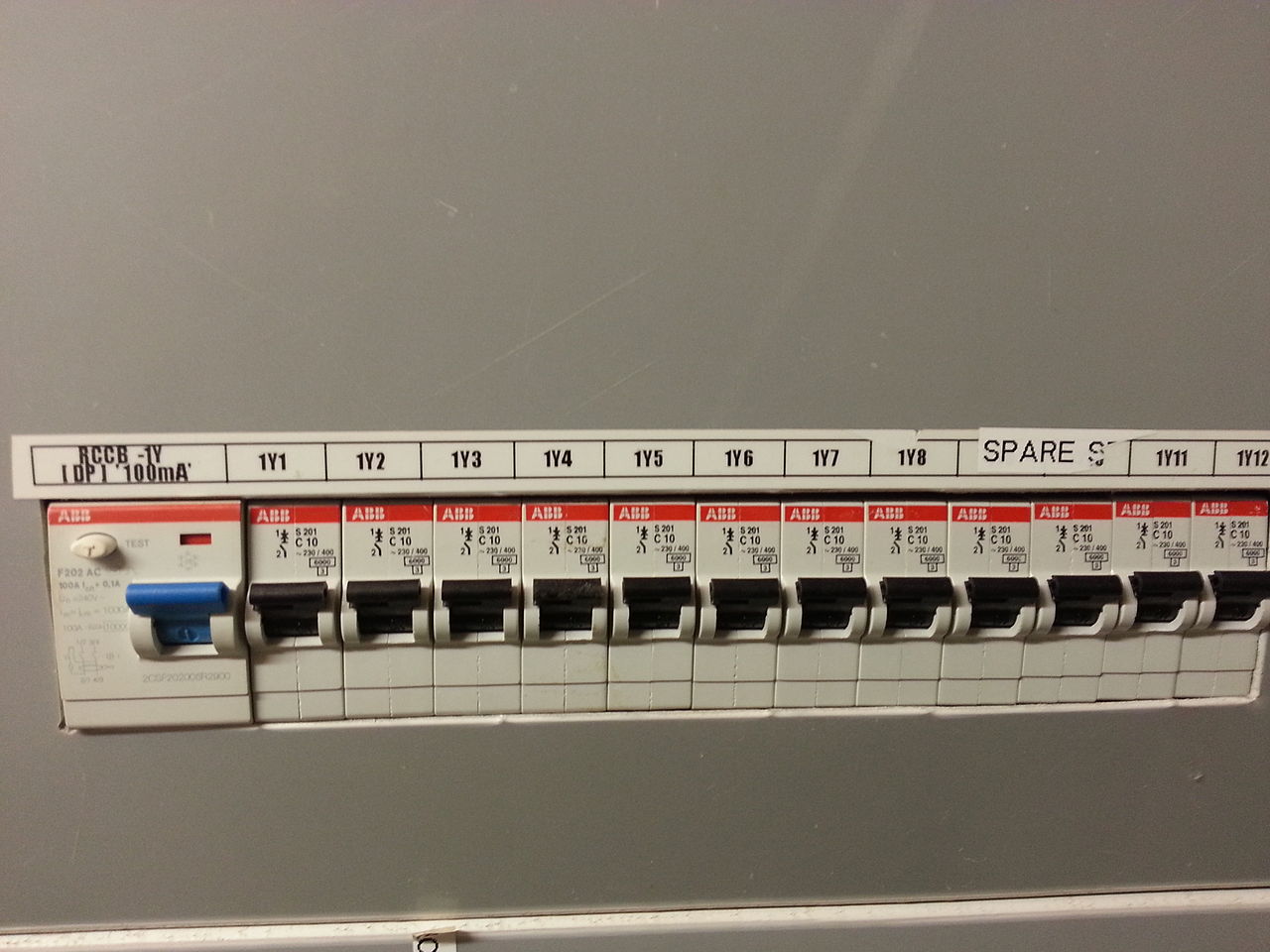

住宅配電裝置中的一只 RCCB 與一排小型斷路器實物

圖：住宅用 RCCB 與小型斷路器（MCB）實物例。Balurbala 拍攝，採 CC BY-SA 3.0；原圖未修改。外觀會因品牌與型號而異，保護功能仍須看產品標示和規格。來源：Wikimedia Commons 原圖。

電流與容量快速換算表

要換算 公式 例子 使用提醒
mA → A mA ÷ 1000 = A 30 mA ÷ 1000 = 0.03 A 剩餘動作電流 IΔn 常用 mA 標示。
A → mA A × 1000 = mA 0.1 A × 1000 = 100 mA 不要把額定負載電流和漏電動作電流混讀。
kA → A kA × 1000 = A 6 kA × 1000 = 6000 A 分斷能力是故障電流相關額定值，不是連續負載電流。
A → kA A ÷ 1000 = kA 10000 A ÷ 1000 = 10 kA 比較時要確認標示的是 Icn、Icu 還是 Ics。
1P+N → 極數概念 1 個受保護極 + 中性線切換極 規格標示依產品定義 不能只看「兩個端子」就判斷兩極都有過電流保護。
kW 與 A 粗估（單相） I ≈ P ÷ V 1 kW ÷ 230 V ≈ 4.35 A 只適合初步估算；功率因數、效率、啟動電流、負載類型和法規條件會影響設計。

保護功能與裝置類型完整對照

縮寫／名稱 主要偵測或切斷的情況 內建過電流保護？ 常見定位與注意
MCB（微型斷路器） 過載與短路等過電流 是 常見於配電盤支路；按額定電流、曲線和分斷能力閱讀，不是所有型號都適用同一場景。
MCCB（塑殼斷路器） 過載、短路；部分型號可調整保護設定 是 常見額定電流與分斷能力範圍依型號而異；常見標示 AF／AT 或電子脫扣參數須依製造商定義。
ACB（空氣斷路器） 低壓大電流系統的過電流及相關故障保護 是 常用作較大配電設備的主斷路器；設定、選擇性和維護需由合格專業人員負責。
RCD（剩餘電流裝置） 剩餘電流／接地故障電流 名稱本身不保證 RCD 是剩餘電流保護的類別稱呼，可有不同產品構造；要看是否同時具過電流功能。
RCCB（剩餘電流動作斷路器） 剩餘電流 通常沒有 IEC 61008 類產品不包含整合式過電流保護；必須另有合適過電流保護配合。
RCBO（過電流保護剩餘電流動作斷路器） 剩餘電流及過載／短路過電流 是 把漏電與過電流保護整合；仍須核對極數、額定值和適用標準。
RCD 模組／Vigi 類附加模組 剩餘電流保護，與指定斷路器配合 視搭配斷路器 僅能按製造商指定的配套型號、附件和安裝方式使用。
ELCB（漏電斷路器舊稱） 名稱在不同地區或舊型產品中可能指不同結構 不可由名稱推定 舊式電壓動作 ELCB 與現代電流互感器式 RCD 不應視為同一原理；看實際產品標準和規格。
熔斷器（fuse） 過電流時熔體熔斷 是 熔斷後需更換，型式、尺寸、額定電流和分斷能力須相容；熔斷器另有玻璃管、汽車片式和工業型式；尺寸、額定值與分斷能力都要依具體產品核對。

IEC 61008-1 對 RCCB、IEC 61009-1 對 RCBO 分別訂定產品要求；IEC 60898-1 涵蓋家用及類似用途的過電流斷路器，IEC 60947-2 涵蓋低壓斷路器。產品適用範圍與測試條件不同，不能單憑同一個安培數比較保護能力。

MCB 瞬時跳脫曲線對照

B、C、D 曲線用於描述斷路器的瞬時磁跳脫區域與額定電流 In 的相對關係。下表是常見產品的典型參考，不代表全時間電流曲線；最終以該型號銘牌、製造商曲線和適用標準為準。

曲線 瞬時磁跳脫的常見參考範圍 常見負載特性示例 選讀注意
B 約 3–5 × In 啟動湧流較低的負載 不能僅憑負載名稱選用；啟動條件、迴路阻抗和法規仍影響判定。
C 約 5–10 × In 有一定啟動湧流的負載 具體門檻可能依標準及產品資料不同。
D 約 10–14 × In（常見資料範圍） 啟動湧流較高的負載 更高瞬時門檻不等於更大的持續負載能力；必須確認故障切斷條件。
K／Z 等其他曲線 依產品標準與製造商曲線 特定負載或設備保護設計 不同標準下定義可能不同，不應把字母直接套成通用數字。

瞬時磁跳脫區域只是時間－電流曲線的一部分。過載熱跳脫、環境溫度、相鄰裝置溫升和選擇性配合也會影響實際動作；不能只用「馬達／照明」等名稱猜曲線。

RCD 剩餘電流型別對照

AC、A、F、B 是依可偵測剩餘電流波形分類的常見型別。它們描述波形適用能力，不是額定電流或動作靈敏度；IΔn 要另外看。

RCD 型別 能偵測的典型剩餘電流波形 常見設備背景 重要限制
Type AC 正弦交流剩餘電流 波形單純的交流負載情境 含整流或電子變頻裝置可能產生其他波形；不可只憑舊有習慣推定合適。
Type A 正弦交流及脈動直流剩餘電流 含單相整流器的部分家電與電子負載 對平滑直流的能力有限，須看特定產品說明；不代表適用所有變頻設備。
Type F Type A 波形及特定混合頻率剩餘電流 部分單相變頻器／調速設備 其測試波形和能力按產品標準定義，依設備製造商要求核對。
Type B 可涵蓋 Type A 範圍並偵測平滑直流及較廣頻率範圍的剩餘電流 可能產生平滑直流剩餘電流的變流設備等 不是僅看「有直流」就能任意替換；依設備要求、安裝規則和產品資料選用。
Type S（延時選擇型） 延時／選擇性特性，不是 AC/A/F/B 的波形等級 多層保護系統中需要時間配合的設備 S 表示延時類別，不能取代波形型別；要看是否標成如 A-S 或其他組合。

部分設備會在內部提供直流剩餘電流偵測或切斷功能，可能影響外部 RCD 的要求；需依設備手冊和所在地電氣規範核對。Type F、Type B 的詳細波形測試由 IEC 62423 等標準補充規定。不可只按型別字母判斷完整保護方案。

極數與常見標示方式

標示 一般讀法 核對重點
1P 一極裝置 相線的切換／保護功能依產品設計；確認應用和中性線處理要求。
1P+N 一個受保護極並切換中性線 N 極是否具過電流保護依產品規格而定。
2P 兩極同時切換 兩極的保護功能和適用線路按產品標示核對。
3P 三極裝置 常見於三相系統，不代表一定包含中性線極。
3P+N／4P 三相加中性線的切換配置 中性極是否受保護、先合後斷等細節以製造商資料為準。
銘牌欄位 意義 不要混淆成
In 額定電流，單位 A 不是瞬時跳脫電流，也不是分斷容量。
Ue／額定工作電壓 指定使用條件下的工作電壓 不是所有電壓、相數和接線配置都適用。
Icn IEC 60898 類產品常見額定短路能力標示 不應直接和不同標準下的 Icu 當成完全相同測試值。
Icu IEC 60947-2 產品的額定極限短路分斷能力 不表示完成分斷後仍必定可繼續使用。
Ics 額定運轉短路分斷能力 依產品標準和額定條件判讀，通常與 Icu 分開列示。
IΔn 額定剩餘動作電流，常以 mA 表示 不是負載電流 In；例如 30 mA = 0.03 A。
AF／AT 常見塑殼斷路器框架額定／脫扣額定標示 定義可能依廠牌和型號而有差異，不能僅憑數字換算保護設定。
B／C／D MCB 瞬時跳脫曲線代號 不是分斷容量，也不是「B 比 C 小一級電流」的負載等級。

常見 IΔn 數值讀法

標示例 電流換算 解讀限制
10 mA 0.010 A 是一種額定剩餘動作電流標示，不是個人安全保證。
30 mA 0.030 A 常見產品銘牌值；是否符合用途由法規和設計決定。
100 mA 0.100 A 仍需看型別、延時、系統接地和上下游配合。
300 mA 0.300 A 不可只按數字推斷人身保護或防火方案。

動作值、非動作值、延時和測試條件需按標準及產品曲線看待。不同設備和地區規定可能指定不同保護方式；本文只做名詞與單位對照。

選讀型號時的快速核對順序

  1. 先確認要查的是過電流保護、剩餘電流保護，或兩者都要；按功能辨認 MCB／MCCB、RCCB、RCBO 等類型。
  2. 對照產品標準、額定工作電壓、極數及頻率，確認型號適用條件。
  3. 分別讀取 In、曲線、Icn／Icu／Ics 與 IΔn，不要把這些數值當成同一種電流。
  4. 若有變頻器、整流器或直流設備，依設備文件確認 RCD 波形型別和是否已有內建直流偵測功能。
  5. 讓合格電氣專業人員按當地規範、故障電流、導線條件、上下游選擇性和設備文件完成設計與施工。

參考資料

斷路器及漏電保護裝置的命名、性能和可用情境依產品標準、國家規定、型號及製造商而異。本文供辨讀規格與術語查找，不代替電氣設計、保護協調、故障診斷或安裝指示。查核日期：2026-10-08。
