IP 與 IK 外殼防護等級怎麼看：防塵、防水、抗衝擊對照
IP 防護代碼用來表示電氣設備外殼對接觸危險部位、固體異物與水的防護等級，依 IEC 60529 分類。常見的 IP67 有兩個數字：第一位涉及危險部位接觸防護及固體異物／灰塵，第二位說明防水試驗等級。數字愈大不代表所有不同測試項目都自動涵蓋。外殼抗機械撞擊則另看 IEC 62262 的 IK 代碼；IP 和 IK 回答不同問題。查核日期：2026-10-08。

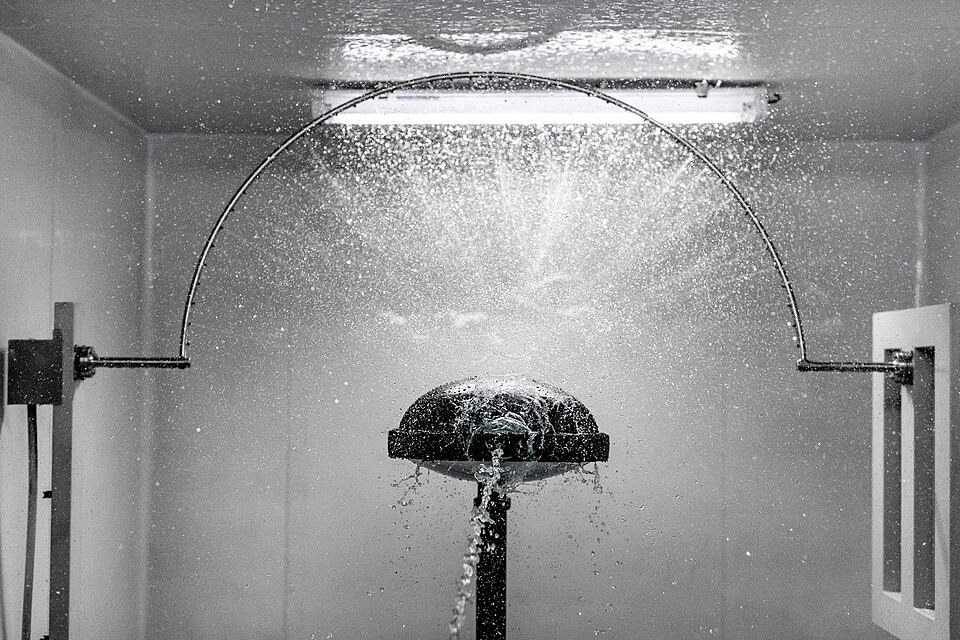

照片記錄的是一具燈具進行 IP66 防護測試的其中一項水柱試驗；單張照片不能證明產品完整通過 IP66，也不代表其他 IP 等級的測試程序。原圖未修改，Borges Gracián 攝，依 CC BY-SA 4.0 授權，來源：Wikimedia Commons。
IP 代碼快速讀法
| 標示格式 | 代表什麼 | 例子 |
|---|---|---|
| IP + 第一位數字 + 第二位數字 | 危險部位接觸／固體異物等級 + 防水等級 | IP54：第一位 5，第二位 4 |
| IPX + 數字 | 未標示第一位等級；列出防水等級 | IPX7：防水測試為第 7 級，第一位未標示 |
| IP + 數字 + X | 列出第一位等級；未標示防水等級 | IP6X：第一位 6，防水未標示 |
| IP + 數字 + 數字 + 字母 | 另有接觸危險部位或補充資訊 | IP20B：另列 B 類接觸防護資訊 |
X 表示該欄沒有提供等級，不代表零防護，也不代表已通過該項測試。只標 IPX4 的產品不能據此推定有防塵能力。
第一位數字：固體異物與灰塵防護
| 第一位 | 防護簡述 | 判讀重點 |
|---|---|---|
| 0 | 無此項防護等級 | 不提供固體異物防護聲明 |
| 1 | 防止直徑約 50 mm 以上的固體物進入 | 對應較大的物體接近外殼開口 |
| 2 | 防止直徑約 12.5 mm 以上的固體物進入 | 約為手指尺度的物體防護等級 |
| 3 | 防止直徑約 2.5 mm 以上的固體物進入 | 約為工具或較粗線材尺度 |
| 4 | 防止直徑約 1 mm 以上的固體物進入 | 約為細線尺度；不是防塵密封 |
| 5 | 防塵 | 允許有限灰塵進入，但不得妨礙正常運作或安全 |
| 6 | 塵密 | 試驗條件下不應有灰塵進入外殼 |
本表以固體異物及灰塵判讀為主；第一位數字也涉及防止人體接觸危險部位的測試。1 至 4 級以規定尺寸的試具判斷，不等於外殼完全氣密；5 和 6 才是常見的防塵／塵密等級。
第二位數字：防水試驗等級
| 第二位 | 防水試驗簡述 | 常見理解 |
|---|---|---|
| 0 | 無此項防護等級 | 不提供防水聲明 |
| 1 | 垂直滴水 | 垂直落下的水滴試驗 |
| 2 | 外殼傾斜至最多 15° 時的滴水 | 考慮設備傾斜時落水 |
| 3 | 噴淋水 | 由垂直方向兩側最多 60° 噴水 |
| 4 | 潑濺水 | 各方向潑濺試驗 |
| 5 | 噴水柱 | 規定噴嘴與水流條件的水柱試驗 |
| 6 | 強力噴水柱 | 比第 5 級更強的規定水柱試驗 |
| 7 | 暫時浸水 | 短時間浸水試驗；消費產品常見條件為 1 m、30 分鐘，但產品宣稱仍須看其測試條件 |
| 8 | 持續浸水 | 浸水深度與時間依製造商和測試要求約定，條件須比第 7 級更嚴格 |
| 9 | 高壓、高溫水柱 | 近距離高壓／高溫噴水測試；不等同浸水測試 |
表格是等級的簡要說明，不是完整試驗程序。水深、時間、噴嘴、流量、方向與產品安裝方式依標準及產品測試報告而定；尤其 IPX8 不可只憑數字推定所有產品使用同一水深和時間。
常見 IP 等級放在一起比較
| 等級 | 固體異物／灰塵 | 水 | 快速判讀 |
|---|---|---|---|
| IP20 | 第 2 級 | 未標示 | 有一定接觸／固體物防護資訊，沒有防水等級聲明 |
| IP44 | 第 4 級 | 第 4 級 | 防止規定尺度異物進入，並通過各方向潑濺水試驗 |
| IP54 | 第 5 級防塵 | 第 4 級 | 防塵但不代表完全塵密；有潑濺水防護 |
| IP65 | 第 6 級塵密 | 第 5 級 | 塵密並通過噴水柱試驗，不等於浸水等級 |
| IP66 | 第 6 級塵密 | 第 6 級 | 塵密並通過強力噴水柱試驗 |
| IP67 | 第 6 級塵密 | 第 7 級 | 塵密並通過暫時浸水試驗；不應單憑此碼認定通過強力噴水柱測試 |
| IP68 | 第 6 級塵密 | 第 8 級 | 塵密並按廠商／測試條件通過持續浸水試驗 |
| IP69 | 第 6 級塵密 | 第 9 級 | 塵密並通過高壓、高溫噴水試驗；不是浸水等級 |
噴水柱（第 5、6 級）與浸水（第 7、8 級）是不同測試。若產品同時標示 IP66/IP68，表示其另行聲明對應的噴水與浸水防護；不要假設通過其中一項就自動代表另一項。
IP 補充字母與車用 IP69K
| 字母 | 意義簡述 |
|---|---|
| A | 防止手背接觸危險部位 |
| B | 防止手指接觸危險部位 |
| C | 防止工具接觸危險部位 |
| D | 防止金屬線接觸危險部位 |
| H | 高壓設備的補充資訊 |
| M、S | 水試驗期間設備分別處於運轉（M）或靜止（S）狀態 |
| W | 指定天候條件的補充資訊 |
IP69 是 IEC 60529 的第 9 位防水等級；常見車用代碼 IP69K 則屬於 ISO 20653／車輛應用脈絡，帶有 K 的代碼不能和 IP69 不加區分地互換。採購車用或工業設備時，核對規格完整寫法和測試標準。
IK 抗衝擊等級完整表：IK00–IK11
IP 代碼不表示產品抗摔能力。外殼抗外部機械撞擊另以 IEC 62262 的 IK 代碼表示，基本表列到 IK10；IEC 62262:2002/AMD1:2021 增列 IK11，對應 50 J。以下列出現行合併版的全套衝擊能量；IK00 表示沒有依此標準提供抗衝擊防護等級。
| IK 代碼 | 衝擊能量（J） | 快速判讀 |
|---|---|---|
| IK00 | — | 未按此標準宣告抗衝擊等級 |
| IK01 | 0.14 | 最低列級 |
| IK02 | 0.20 | 低能量撞擊 |
| IK03 | 0.35 | 低能量撞擊 |
| IK04 | 0.50 | 中低能量撞擊 |
| IK05 | 0.70 | 中低能量撞擊 |
| IK06 | 1 | 1 J 等級 |
| IK07 | 2 | 2 J 等級 |
| IK08 | 5 | 5 J 等級 |
| IK09 | 10 | 10 J 等級 |
| IK10 | 20 | 20 J 等級 |
| IK11 | 50 | 高能量撞擊；2021 年修訂新增 |
衝擊能量以焦耳表示，不能只用物體重量或任意落下高度取代 IK 測試；標準測試還規定撞擊元件、撞擊位置、次數、外殼安裝狀態和判定條件。產品標示 IK10 不代表不會損壞，也不能據此推定其 IP 防水能力在撞擊後必然維持；需要同時驗收時，查產品標準和完整測試報告。
IP 與 IK 怎麼一起讀
| 規格欄位 | 回答的問題 | 例子 | 不能推論的事 |
|---|---|---|---|
| IP（IEC 60529） | 外殼對接觸危險部位、固體異物及水的防護 | IP66：塵密並通過第 6 位噴水測試 | 不代表抗摔、耐刮或耐腐蝕 |
| IK（IEC 62262） | 外殼抵抗規定機械撞擊的能力 | IK08：對應 5 J 衝擊能量等級 | 不代表防塵、防水或跌落後仍維持密封 |
| IP + IK 同時標示 | 分別提供環境侵入與機械撞擊資料 | IP66、IK10 | 兩種試驗的樣品狀態、測試程序和驗收條件仍須看報告 |
選戶外燈具、電箱或工業外殼時，先按環境列出會遇到的灰塵、水柱、浸水和撞擊，再分別確認 IP、IK 代碼及實際試驗條件；不要拿一種代碼代替另一種測試。
選購和驗收時的檢查表
- 先辨認使用環境：防灰塵、雨水、沖洗、浸水或高壓熱水清洗，測試需求不同。
- 把兩位數字分開讀：第一位查固體異物／灰塵，第二位查水；
X只表示該位沒有標示等級。 - 查完整產品條件：確認測試標準、浸水深度和時間、蓋子或連接器是否要關閉、線材是否插接，以及產品是否在使用中。
- 不要把 IP 當成所有耐用性指標：IP 代碼不直接表示抗摔、耐腐蝕、耐紫外線、耐化學品或長期老化；機械外殼抗衝擊常另看 IK 等級。
- 正式驗收看測試文件：關鍵設備應核對測試報告所列的樣品型號、安裝狀態、測試條件和適用標準，而非只看商品頁圖示。
來源與查核範圍
- IEC：IEC 60529 — Degrees of protection provided by enclosures (IP Code)（國際電工委員會；查核頁面顯示穩定日期 2026）
- IEC：IEC 62262:2002/AMD1:2021 — IK Code Amendment 1（國際電工委員會；現行修訂及合併版資料，新增 IK11）
- EVS：IEC 62262:2002+AMD1:2021 合併版預覽（愛沙尼亞標準化與認證中心；合併版預覽列出 IK00–IK11 與衝擊能量）
- Intertek：IP Testing — Ingress Protection per IEC 60529（國際測試與驗證機構；整理固體異物與水防護等級的測試類別）
- Intertek：Ingress Protection IP Code FAQ（說明 X、字母、浸水／噴水各級不自動互相涵蓋，以及 IPX9 和車用 ISO 20653 等代碼差異）
- TÜV Rheinland：IP 試驗說明（日文）（測試機構的 IEC 60529 IPX1–IPX8 簡介，補充 IPX8 依具體浸水條件測試）
IP 與 IK 等級描述的是特定樣品在指定試驗條件下的外殼防護結果，不保證產品在所有使用、老化、撞擊或維修後狀態都維持相同防護。IEC 62262 的 IK 表依 2021 修訂合併版整理；查核日期：2026-10-07。
