NEMA 接頭型號用來標識接頭的插片形狀、額定電壓和電流等配置。型號相似不表示可以互插或互換；在北美用電設備上，至少要確認完整 NEMA 型號、額定值、插頭（P）或插座（R）、接地方式及設備要求。本文整理常見直刃家用／設備接頭和工業鎖定式接頭，不是 NEMA WD 6 的所有特殊型號清冊，也不提供現場配線指示。查核日期：2026-10-08。

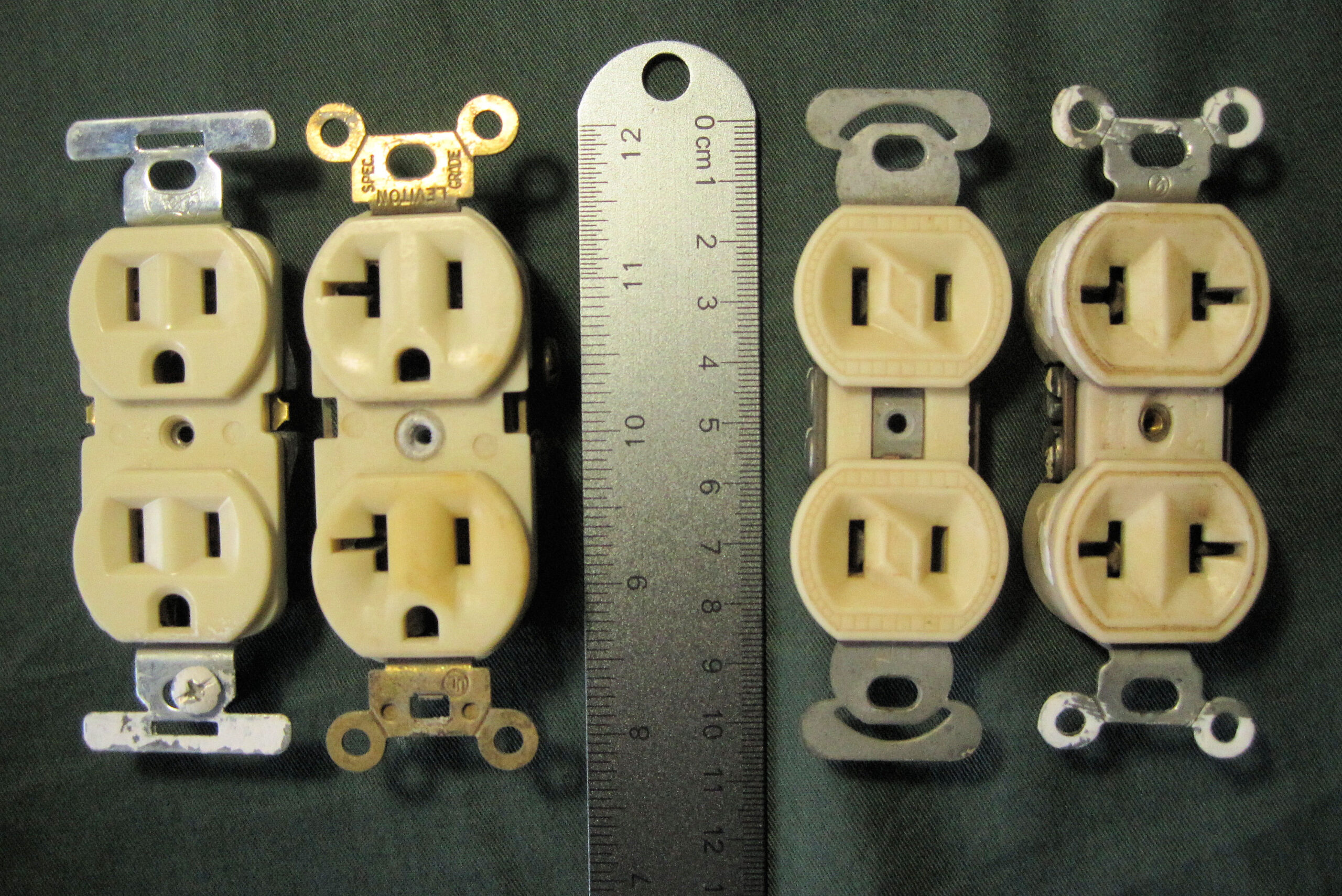

圖：照片並列接地型 NEMA 5-15R、5-20R 與舊式非接地 NEMA 1-15R 等插座，可看出 T 形槽與接地孔的外觀差異；中央尺僅作比例參考。照片只示範常見 125 V 直刃插座，不包含本文列出的鎖定式與較高電壓接頭，也不能用照片代替銘牌確認。作者 Yak99，來源：Wikimedia Commons，公有領域。
型號怎麼讀
| 標記 | 代表什麼 | 範例 |
|---|---|---|
| NEMA | 北美電氣製造業協會制定的接頭外形與額定規格系列名稱 | NEMA 5-15R |
| 前面的數字 | 接頭配置／插片幾何家族；不同數字通常代表不同電壓、接地或線路配置 | 5-15 與 6-15 都為 15 A，但配置不同，不能只看電流 |
| 連字號後的數字 | 名義電流級距（A） | -20 表示 20 A 配置 |
P |
Plug，插頭 | 5-15P |
R |
Receptacle，插座 | 5-15R |
L |
Locking，旋轉鎖定式接頭家族 | L5-20P／L5-20R |
2P/3W |
2 極、3 線；極數計載流極，線數包含接地線時會比極數多 | 5-15 通常標 2P/3W（火線、中性線、接地） |
3P/4W |
3 極、4 線配置；家用 125/250 V 型通常是兩條火線、中性線和接地線 | 14-30 通常標 3P/4W |
尾碼只是同一配置家族中的插頭或插座；仍需由接頭標示或製造商規格確認額定電壓、電流和線路。不同製造商可能提供單聯、雙聯、壁面、面板、電纜接頭等不同產品，但 NEMA 配置名稱描述的是配對規格，不是產品安裝用途。
電力單位快速換算表
| 計算 | 公式 | 例子 | 適用範圍 |
|---|---|---|---|
| 單相視在功率 VA | 電壓 V × 電流 A | 120 V × 15 A = 1,800 VA（1.8 kVA） | 僅為額定值的視在功率乘積，不是設備實際耗電量 |
| 三相平衡視在功率 VA | √3 × 線電壓 V × 線電流 A | √3 × 208 V × 20 A ≈ 7,205 VA（7.2 kVA） | 需確認標示是線電壓、線電流，且三相負載平衡 |
| A → mA | A × 1,000 | 15 A = 15,000 mA | 單位換算，不會改變接頭額定值 |
| kVA → VA | kVA × 1,000 | 7.2 kVA = 7,200 VA | 不能把 kVA 直接當作 kW，還需功率因數 |
提醒：以上是電氣量的單位換算，不是選配導線、斷路器或延長線的依據。可用負載還會受電路、設備、連續使用情況、當地規範和製造商指示影響；需由合格電工或設備文件確認。
常見直刃接頭完整對照
以下列出常見家用、設備和舊式直刃配置。額定值為接頭型號的標稱值；同一家族還可能存在較少見電流級距、工業版本和不同產品形態。
| 型號 | 名義額定值 | 極數／線數 | 接地／配置 | 常見情境與辨認重點 |
|---|---|---|---|---|
| 1-15 | 15 A，125 V | 2P/2W | 無設備接地 | 兩片扁插片的舊式非接地接頭；替換時需核對既有安裝和設備要求 |
| 5-15 | 15 A，125 V | 2P/3W | 接地 | 常見一般插座及家電插頭；Leviton 和 Hubbell Bryant 將 5-15R/P 標為 15 A、125 V |
| 5-20 | 20 A，125 V | 2P/3W | 接地；插座常有 T 形槽 | 20 A 支路常見配置；20 A 插頭形狀與 15 A 插座不同，勿削插片或強插 |
| 5-30 | 30 A，125 V | 2P/3W | 接地 | 特定 125 V 大電流設備；不是一般家用 5-15 替代品 |
| 5-50 | 50 A，125 V | 2P/3W | 接地 | 特定大電流 125 V 設備；須依設備和線路銘牌配套 |
| 6-15 | 15 A，250 V | 2P/3W | 接地，無中性線 | 208–250 V 設備的插座配置之一；插片方向與 5-15 不同 |
| 6-20 | 20 A，250 V | 2P/3W | 接地，無中性線 | 常見 208–250 V 設備接頭；Leviton 額定產品列為 20 A、250 V |
| 6-30 | 30 A，250 V | 2P/3W | 接地，無中性線 | 設備專用 250 V 接頭；與 10-30、14-30 插片配置不同 |
| 6-50 | 50 A，250 V | 2P/3W | 接地，無中性線 | 焊機及其他指定設備可能使用；以設備銘牌為準 |
| TT-30 | 30 A，125 V | 2P/3W | 接地；RV 專用配置 | 旅行拖車／營地供電常見接頭；雖為 30 A，不能當成 240 V 接頭 |
| 10-30 | 30 A，125/250 V | 3P/3W | 舊式非接地配置 | 舊式烘衣機／設備插座可能遇到；沒有獨立設備接地線，不與 14-30 等同 |
| 10-50 | 50 A，125/250 V | 3P/3W | 舊式非接地配置 | 舊式爐具／設備可能遇到；不可只靠形狀猜測是否適合新設備 |
| 14-30 | 30 A，125/250 V | 3P/4W | 有設備接地 | 常見四線式烘衣機／設備配置；Leviton 規格標示 3P/4W、30 A、125/250 V |
| 14-50 | 50 A，125/250 V | 3P/4W | 有設備接地 | 常見爐具、部分 RV 或設備配置；Leviton 規格標示 3P/4W、50 A、125/250 V |
| 14-60 | 60 A，125/250 V | 3P/4W | 有設備接地 | 較大電流設備配置；須核對專用電路、接頭、線材和設備額定值 |
| 15-15／15-20／15-30／15-50／15-60 | 15–60 A，三相 250 V | 3P/4W | 三相，通常無中性線 | 三相設備配置；由完整型號、銘牌和相數確認，不作家用單相插座替代 |
| 18-20／18-30／18-50／18-60 | 20–60 A，3 相 Y 120/208 V | 4P/4W（依型號標準配置） | 三相星形 | 商用／工業接頭；需由具體設備規格辨認導線功能和配對 |
15-15、18-20 等型號以完整 NEMA 配置圖和製造商接頭為準；不常見的三相配置不能只憑電壓數字推定供電方式。特別是非接地 10 系列屬舊式配置，新設備是否能接用必須由設備製造商與合格電工確認，不能自行把中性線當接地線。
常見旋轉鎖定式 NEMA L 接頭
鎖定式插頭插入後需旋轉固定，常用於發電機、舞台／活動供電、工業設備和機櫃配電。下表列出常見的 L5 至 L23 配置系列；實際產品是否提供某個電流級距依型號而異。表中電壓、極數和線數按 Hubbell Wiring Device 配置表和 Bryant 產品表整理。
| 型號家族 | 常見額定值 | 極數／線數 | 配置用途摘要 | 例子 |
|---|---|---|---|---|
| L5 | 15／20／30 A，125 V | 2P/3W | 單相 125 V，含接地 | L5-20R：20 A、125 V |
| L6 | 15／20／30 A，250 V | 2P/3W | 單相 250 V，含接地，無中性線 | L6-30R：30 A、250 V |
| L7 | 15／20／30 A，277 V | 2P/3W | 單相 277 V 工業配置 | 需核對設備額定與該型號目錄 |
| L8 | 15／20／30 A，480 V | 2P/3W | 單相 480 V 工業配置 | 不可與 L6 或 L7 互換 |
| L9 | 15／20／30 A，600 V | 2P/3W | 單相 600 V 工業配置 | 僅按專用設備與電路規格選配 |
| L14 | 20／30 A，125/250 V | 3P/4W | 單相兩火線、中性線及接地 | 發電機輸出常見 L14-30；需核對設備實際輸出 |
| L15 | 20／30 A，三相 250 V | 3P/4W | 三相 250 V 設備 | 與單相 L6-30 電壓數字相近，但接線和外形不同 |
| L16 | 20／30 A，三相 480 V | 3P/4W | 三相 480 V 設備 | 工業機具和設備專用 |
| L17 | 30 A，三相 600 V | 3P/4W | 三相 600 V 設備 | 僅依設備和電路標示核對 |
| L21 | 20／30 A，三相 Y 120/208 V | 4P/5W | 三相星形，含中性線與接地 | 常見三相配電配置之一 |
| L22 | 20／30 A，三相 Y 277/480 V | 4P/5W | 三相星形，含中性線與接地 | 機房及商用設備可能使用 |
| L23 | 20／30 A，三相 Y 347/600 V | 4P/5W | 三相星形，含中性線與接地 | 特定高電壓工業配置 |
例如 L14-30 與 L15-30 都是 30 A、四線配置，但前者是單相 125/250 V，後者是三相 250 V，絕不能互插或用轉接頭假設相容。Leviton 將 L5-20R 標為 20 A、125 V，L6-30R 標為 30 A、250 V；完整系列額定值以 NEMA 配置表和具體產品銘牌為準。
容易混淆的插頭與插座比較
| 看起來相近的型號 | 關鍵差異 | 選用／替換時要注意 |
|---|---|---|
| 5-15 與 5-20 | 都是 125 V 接地型，但額定電流不同；5-20 插座有 T 槽以接受指定插頭 | 5-20 插頭不能插入一般 5-15 插座；支路和插座額定值要匹配 |
| 5-20 與 6-20 | 前者 125 V，後者 250 V；插片配置不同 | 不能只看都是 20 A 就當成相同電源 |
| 6-30 與 10-30 | 6-30 是 250 V 兩火線／接地配置；10-30 是 125/250 V 舊式三線配置 | 電壓、接地和中性線配置不同，不可用外觀猜轉接 |
| 10-30 與 14-30 | 10-30 是舊式 3 線、無獨立設備接地；14-30 是 4 線並含設備接地 | 不能把 10-30 插座當成 14-30 插座，不可任意接合中性線和地線 |
| 14-30 與 14-50 | 同為 125/250 V、3P/4W，但分別 30 A 和 50 A，插片幾何不同 | 烘衣機、爐具和 EV 充電設備須看額定值及製造商要求 |
| L5-20 與 L6-20 | 鎖定外觀相似家族，但分別是 125 V 和 250 V | 不可只靠顏色或外殼形狀判斷；查設備標籤及接頭銘牌 |
| L14-30 與 L15-30 | L14 是單相 125/250 V；L15 是三相 250 V | 不同相數與電壓結構，不可互接 |
| 插頭 P 與插座 R | P 是插頭，R 是插座；同一配置的 P/R 才是對接公母件 | 只核對 NEMA 家族及額定值；不要強插形狀不符的接頭 |
選擇接頭前的檢查清單
| 檢查順序 | 必須確認的資訊 |
|---|---|
| 1. 看設備銘牌 | 完整 NEMA 型號、電壓、電流、相數及頻率 |
| 2. 看接頭端標記 | 型號尾碼 P／R、型號是否清晰、是否有破損或過熱痕跡 |
| 3. 看電源端 | 插座額定值、電路保護器、接地和接線是否符合當地規範 |
| 4. 核對兩端 | 電流、電壓、相數、極數／線數及接地配置必須相容 |
| 5. 確認環境 | 室內／戶外、潮濕、粉塵、機械拉力及外殼防護等級 |
| 6. 再選轉接方案 | 僅使用設備和電路製造商認可的轉接產品；不自行剪除接地腳或改接頭 |
插頭形狀能防止部分錯插，但不能保證建築電路的接地、斷路器或線徑正確。接頭發熱、鬆動、焦黑、異味或插片變色時，停止使用並由合格電工檢查。轉接器也不能把較高電流能力的設備變成較低額定電路可安全使用的設備。
參考資料
- Hubbell Bryant：Straight Blade Devices NEMA Configuration Chart（PDF）：列出直刃接頭系列、電流級距、電壓和極線配置，並示出部分接頭外形。
- Hubbell Wiring Device：NEMA Configuration Chart（PDF）：製造商的直刃與旋轉鎖定式 NEMA 接頭配置圖。
- Leviton：NEMA 5-20R 產品規格：20 A、125 V、NEMA L5-20R 鎖定式產品額定值示例。
- Leviton：NEMA 14-30R 產品規格：30 A、125/250 V、3P/4W 直刃插座產品規格。
- Leviton：NEMA 14-50R 產品規格：50 A、125/250 V、3P/4W 直刃插座產品規格；該產品頁明確標示此型號不建議用於電動車充電，應採符合 EV 充電用途的專用產品。
- Leviton：NEMA L6-30R 產品規格：30 A、250 V 鎖定式插座產品規格。
- NEMA：Wiring Devices—Dimensional Specifications WD 6：NEMA 配置與尺寸標準正式來源入口；完整標準由 NEMA 提供。
- Wikimedia Commons：NEMA 5 1 devices2.jpg：常見北美 125 V 直刃插座實拍，含接地與舊式非接地配置；Yak99 釋出至公有領域。
本文整理常見 NEMA 家族和額定值，不取代產品銘牌、當地電氣規範或合格電工判斷。NEMA WD 6 和設備產品線會更新，較少見的型號、舊式配線與專用電源需按具體型號及所在地要求再次查核。
