電阻色環怎麼讀：4 環、5 環、6 環色碼與誤差速查
軸向電阻上的色環可以標示阻值、倍率、容差，有些還標示溫度係數。讀值前先數清色環，再確認從哪一端開始；色帶方向讀反，阻值可能差上許多倍。本文依 IEC 60062 對照常見色碼，查核日期：2026-10-08。

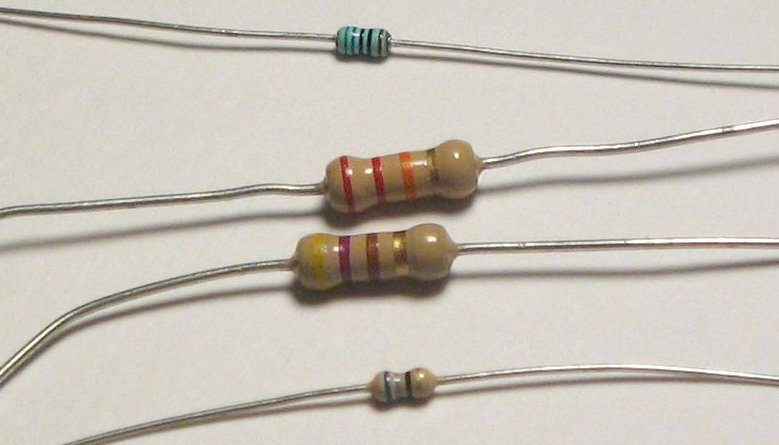

圖：軸向電阻以色環標示阻值。照片由上至下的示例為 560 Ω（5 環）、22 kΩ、470 Ω 與 68 Ω（後三者為 4 環）；螢幕與照片色彩可能影響顏色判讀，實際讀值仍應依標準色碼表或量測確認。攝影者 Omegatron／Wikimedia Commons，採 CC BY-SA 3.0 授權，照片來源：Resistors color code.jpg。
電阻色碼快速對照表
| 顏色 | 數字 | 倍率 | 容差（常見標示） | 溫度係數 TCR（ppm/K） |
|---|---|---|---|---|
| 黑 | 0 | ×1 | — | 250 |
| 棕 | 1 | ×10 | ±1% | 100 |
| 紅 | 2 | ×100 | ±2% | 50 |
| 橙 | 3 | ×1,000 | — | 15 |
| 黃 | 4 | ×10,000 | — | 25 |
| 綠 | 5 | ×100,000 | ±0.5% | 20 |
| 藍 | 6 | ×1,000,000 | ±0.25% | 10 |
| 紫 | 7 | ×10,000,000 | ±0.1% | 5 |
| 灰 | 8 | ×100,000,000 | ±0.05% | 1 |
| 白 | 9 | ×1,000,000,000 | — | — |
| 金 | — | ×0.1 | ±5% | — |
| 銀 | — | ×0.01 | ±10% | — |
| 粉紅 | — | ×0.001 | — | — |
| 無容差環 | — | — | 通常 ±20% | — |
粉紅色是 IEC 60062:2016+A1:2019 新增的倍率色碼。不同容差或溫度係數色環只在規格定義適用時使用；表格中的「—」代表沒有列出常見對應值，不要把它當成零。
4 環、5 環和 6 環的讀法
| 色環數 | 依序讀取 | 計算公式 |
|---|---|---|
| 4 環 | 兩位有效數字 → 倍率 → 容差 | (前兩位數字) × 倍率 |
| 5 環 | 三位有效數字 → 倍率 → 容差 | (前三位數字) × 倍率 |
| 6 環 | 三位有效數字 → 倍率 → 容差 → 溫度係數 | 阻值算法同 5 環；第六環讀 ppm/K |
換算例子
- 4 環：黃、紫、橙、金 →
47 × 1,000 Ω = 47,000 Ω = 47 kΩ，容差 ±5%。 - 5 環：棕、黑、黑、紅、棕 →
100 × 100 Ω = 10,000 Ω = 10 kΩ，容差 ±1%。 - 6 環：棕、黑、黑、紅、棕、紅 →
100 × 100 Ω = 10 kΩ，容差 ±1%，TCR50 ppm/K。
阻值單位換算：1 kΩ = 1,000 Ω、1 MΩ = 1,000 kΩ。例如 47,000 Ω ÷ 1,000 = 47 kΩ。ppm/K 是溫度係數；50 ppm/K 表示溫度每變化 1 K，電阻值變化約為 50 個百萬分之一，不是容差百分比。
怎麼辨認讀取方向
- 有金色或銀色環時，通常把它放在最右側，從另一端讀；金、銀常表示容差，不會用作有效數字。
- 沒有金、銀環時，找與其他環間距較大的端點；最後的容差環通常會留出間隔。
- 環色褪色、燒焦或間距無法辨認時，不要只靠猜測。用電阻檔量測，並視電路情況先將元件至少一端與電路隔離，以免其他元件影響讀值。
- 測得阻值和色環標示略有差異時，考慮容差、量測表精度、元件溫度和電路內並聯路徑。
色環和量測都不能取代完整零件規格；電阻的功率額定、工作電壓、精度、溫度係數與脈衝能力仍須按電路設計需求確認。
表面黏著電阻（SMD）數字速查
SMD 電阻常以數字或 R 標記阻值，不使用上述色環讀法。常見 3 位數格式用前兩位有效數字加最後一位倍率；4 位數格式則用前三位有效數字加最後一位倍率。
| SMD 標記 | 算法 | 阻值 |
|---|---|---|
103 |
10 × 10³ Ω |
10 kΩ |
472 |
47 × 10² Ω |
4.7 kΩ |
1002 |
100 × 10² Ω |
10 kΩ |
4R7 |
R 表示小數點位置 |
4.7 Ω |
R47 |
R 表示小數點在首位前 |
0.47 Ω |
部分精密 SMD 電阻採用 EIA-96 數字／字母代碼，不能直接套用 3 位或 4 位公式。本文只整理常見 3 位、4 位與 R 標記；EIA-96 需依元件廠牌對照表解碼。不同廠牌的代碼可能不同，未印字的小型元件也應以電路板標記、BOM 或量測確認。
色環和 SMD 代碼回答的是「怎麼讀標記」；讀出的阻值是否屬於標準偏好值，則須另依 E 系列或廠商標準核對。
標準與來源
- IEC：IEC 60062:2016+A1:2019 — Marking codes for resistors and capacitors（國際電工委員會；電阻與電容標記標準，包含色碼、阻值和容差標記；2019 修正案新增粉紅色 ×10⁻³ 倍率碼）
- Panasonic Industry：Resistor Color Codes（電阻製造商；說明 4、5、6 環讀法、倍率、容差和溫度係數）
色碼適合快速讀取標示阻值；若用於維修或設計，仍應同時確認元件公差、額定功率和電路條件。查核日期：2026-10-08。
