「玻璃種類」可能指配方、製品形式，也可能指強化、夾層或 Low-E 等加工。這些名稱不能混成同一張互斥分類表：鈉鈣玻璃可以做成強化玻璃，硼矽酸鹽也可以經不同熱處理或組成設計。一片玻璃的用途與安全性還取決於厚度、尺寸、支撐方式、邊緣加工和適用法規。本文先比較玻璃組成，再分別列加工與構造，作為辨讀規格的起點。查核日期：2026-10-06。

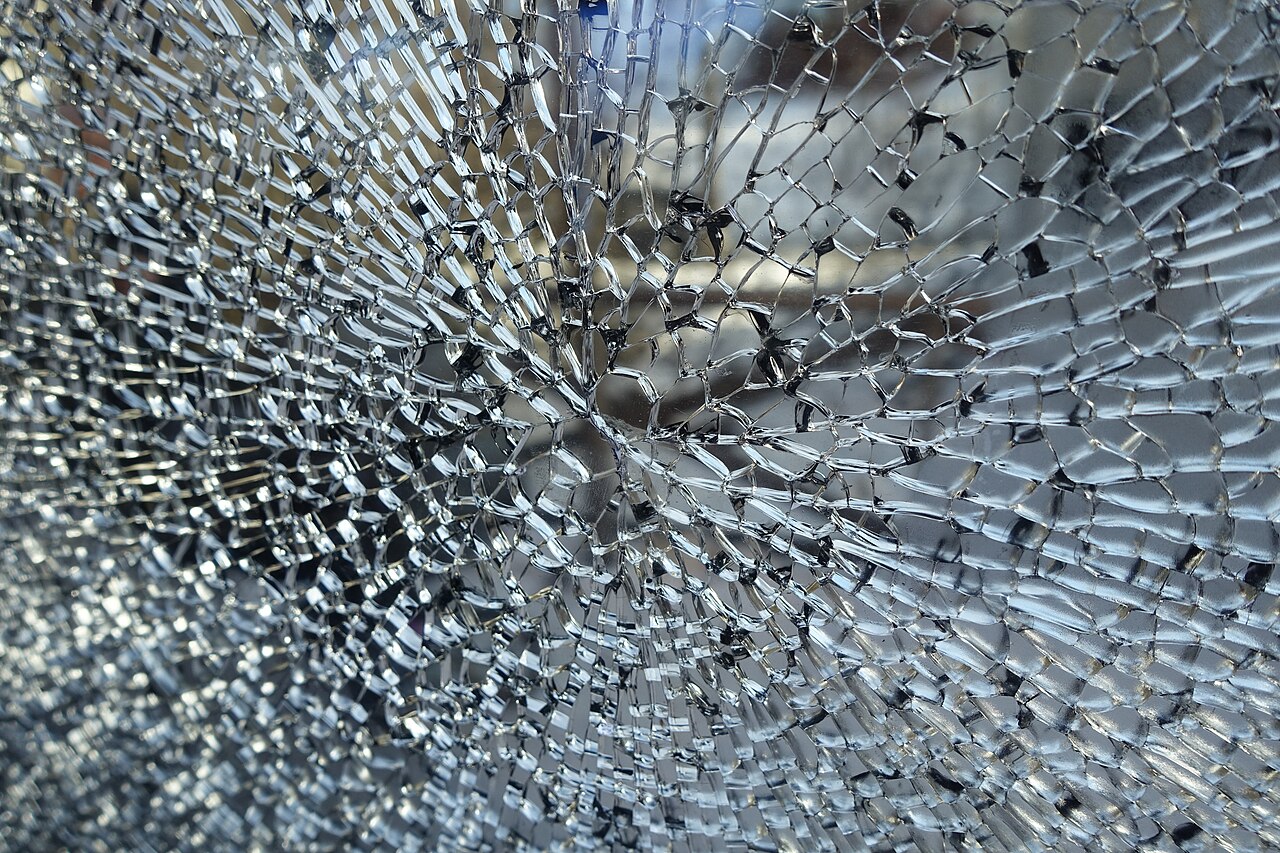

圖：挪威列車窗用夾層安全玻璃受損案例，可見裂片仍被中間膜固定；此圖只說明一種夾層玻璃的破裂表現，不代表所有玻璃或所有夾層構造。Wolfmann 拍攝，採 CC BY-SA 4.0；原圖未修改。來源：Wikimedia Commons 原圖與授權。
快速辨認表：名稱屬於哪一種分類
| 標示名稱 | 屬於哪個面向 | 代表什麼 | 不代表什麼 |
|---|---|---|---|
| 鈉鈣玻璃、硼矽酸鹽玻璃、鋁矽酸鹽玻璃、熔融石英 | 玻璃組成／材料類型 | 主要氧化物組成和材料特性的大類 | 不直接代表經強化、耐衝擊或適合烤箱／微波爐 |
| 退火、熱強化、熱浸處理、強化／全強化 | 熱加工狀態 | 加熱、控制冷卻或後續熱處理形成的應力狀態 | 不等於夾層結構；也不一定單獨符合特定場所的安全玻璃要求 |
| 化學強化／離子交換 | 表面加工 | 透過離子交換在表面形成壓應力層 | 不是把玻璃變成「不會破」；受刮傷、邊緣缺陷和產品規格影響 |
| 夾層玻璃 | 多片玻璃與中間層的構造 | 兩片以上玻璃由 PVB、離子性中間膜或其他膜材黏合 | 不是單一玻璃配方；破裂後保持能力視中間膜、厚度和構造而變 |
| 複層中空玻璃／IGU | 多片玻璃與間隔層的構造 | 玻璃片由間隔框封合，形成密閉空氣或氣體層 | 不等於夾層安全玻璃；是否安全仍看玻璃片的處理和位置要求 |
| Low-E、反射、抗反射、親水等 | 表面功能塗層 | 在一個或多個表面增加光學、熱控或清潔功能 | 不一定增加玻璃本體的強度；塗層位置和相容加工需依產品資料 |
| 玻璃陶瓷／微晶玻璃（glass-ceramic） | 特殊材料 | 玻璃經控制結晶形成玻璃與晶相共存的材料 | 不等於一般玻璃，也不表示所有玻璃陶瓷都可承受相同熱衝擊 |
玻璃組成與材料特性對照
下表描述材料家族的一般趨勢。不同品牌、成分比例、厚度、表面缺陷和製程會令性能大幅變化；精密或安全用途需看產品牌號與技術資料。
| 玻璃材料類型 | 常見組成方向 | 常見特性 | 常見形式／用途 | 選材時要核對 |
|---|---|---|---|---|
| 鈉鈣矽酸鹽玻璃（soda-lime-silica） | 矽砂為主要網絡形成物，加入鈉、鈣等氧化物調整熔融與耐久性 | 成本與成型效率適合大量製造；熱膨脹高於常見低膨脹硼矽玻璃 | 平板窗玻璃、瓶罐、餐具和一般家用玻璃 | 是平板、容器或其他製品；有無強化、鍍膜、夾層；適用溫度和接觸用途 |
| 硼矽酸鹽玻璃（borosilicate） | 二氧化矽加入硼氧化物，並含一定比例其他氧化物 | 典型配方熱膨脹較低，通常有較佳抗熱衝擊能力；配方間仍有差異 | 實驗室器皿、部分烤箱器皿、照明和化工設備 | 確認精確玻璃配方或商品用途；「硼矽」不等於耐任意溫差、火焰或急冷急熱 |
| 鋁矽酸鹽玻璃（aluminosilicate） | 矽酸鹽玻璃含較高比例氧化鋁，可依設計配合其他氧化物 | 可設計出較高硬度、耐刮或適合離子交換強化的配方 | 電子裝置蓋板、特殊容器、顯示器或特種玻璃 | 玻璃配方和化學強化規格差異很大；產品硬度／跌落性能須查實際測試 |
| 熔融石英／石英玻璃（fused silica） | 高純度二氧化矽為主 | 熱膨脹低、可在特定產品設計下承受快速溫度變化，光譜特性依等級而異 | 高溫實驗、光學、半導體和特殊設備 | 區分天然石英晶體和熔融石英玻璃；查純度、波長透過、耐化學性及工作溫度 |
| 含鉛晶質玻璃／鉛玻璃（lead crystal / lead glass） | 在部分玻璃配方中使用氧化鉛等成分改變密度、折射率或加工特性 | 可有較高折射率、明亮切面和較重手感；各地稱呼與成分門檻依規定 | 裝飾器皿、光學或特殊工業用途 | 查鉛含量、用途限制及食品接觸合規；外觀「水晶」不能證明含鉛或鉛含量 |
| 玻璃陶瓷／微晶玻璃（glass-ceramic） | 玻璃經控制成核與結晶，形成玻璃相與晶相 | 可依晶相設計低膨脹、耐熱或特殊機械性質 | 爐面、耐熱器皿、望遠鏡鏡坯和工業部件 | 必須確認產品牌號、熱循環規格和指定用途；不可套用一般玻璃數據 |
| 光學特種玻璃 | 透過配方調整折射率、色散、透光、吸收或紫外截止 | 性能由精確配方與均質性控制，種類繁多 | 相機鏡片、顯微鏡、雷射、光纖和感測器 | 折射率、阿貝數、透光波段、均勻度、泡點和光學級公差 |
玻璃產業的主力品類是鈉鈣矽酸鹽玻璃；硼矽酸鹽、鋁矽酸鹽和石英玻璃則依低熱膨脹、耐化學、光學或特種性能製作。Corning 對藥用玻璃 Type I／II／III 的分類是特定藥品容器標準，不能直接當成所有家用或建築玻璃的通用等級。
退火與強化加工對照
熱處理會改變玻璃內部應力和破裂型態，材料配方本身則可能完全相同。尺寸切割、開孔、磨邊、倒角等加工通常需要在熱強化前完成；已強化玻璃再切割可能導致整片破裂，應依製造商流程確認。
| 加工狀態 | 主要工藝概念 | 相對於相同類型退火玻璃的特點 | 破裂／用途注意 |
|---|---|---|---|
| 退火玻璃（annealed） | 成形後受控緩慢冷卻以降低殘留應力 | 可再切割、磨邊或鑽孔；機械強度依材料與厚度 | 破裂時可能形成較大尖銳碎片；是否可用於特定位置依當地安全規範 |
| 熱強化玻璃（heat-strengthened） | 加熱後以低於全強化玻璃的速度冷卻，形成表面壓應力 | 強度與熱應力能力高於退火玻璃但通常低於全強化玻璃 | 破裂型態一般不等同全強化安全玻璃；不能只因「有熱處理」就視為安全玻璃 |
| 全強化／鋼化玻璃（fully tempered / toughened） | 玻璃加熱至指定溫度後快速冷卻，形成表面壓應力與內部拉應力 | 同厚度產品的抗彎能力和熱應力承受通常高於退火玻璃 | 破裂時較常碎成較小顆粒，但仍可能造成傷害；切割、鑽孔與磨邊需在強化前完成 |
| 化學強化玻璃（chemically strengthened） | 通常利用較大離子交換玻璃表層較小離子，形成表面壓應力層 | 可在較薄玻璃上設計表面強度和抗刮特性，常用於電子產品蓋板 | 邊緣和深刮傷可能影響強度；破裂形式不應直接視為熱強化玻璃的顆粒型態 |
| 熱浸處理（heat soak） | 對已熱強化玻璃做規定熱循環篩選，以降低某些含鎳硫化物造成後續自爆的風險 | 是針對特定缺陷風險的篩選程序，不是提高安全等級的通用強化方式 | 不保證完全不自爆；查看適用產品標準、批次記錄和工程規格 |
熱強化、夾層和認證是不同性能維度。例如夾層構造可使用退火或熱處理玻璃片；特定建築用途可能需要經認證的安全玻璃組合。Pilkington 的資料指出熱強化玻璃藉熱處理提高強度並形成較小碎片破裂方式，夾層玻璃則以中間膜在破裂後留住碎片；安全用途仍須按位置和規範選型。
夾層、中空與塗層構造比較
| 構造／功能層 | 結構 | 主要功能 | 常見誤解 |
|---|---|---|---|
| 夾層玻璃（laminated） | 至少兩片玻璃與一層或多層中間膜，以熱和壓力黏合 | 破裂後由中間膜固定碎片；依膜材和玻璃組合可提供隔音、抗穿透或其他性能 | 中間膜留住碎片不代表任何厚度都可防盜、防彈或承載；這些需看認證組合 |
| 複層中空玻璃／IGU | 兩片以上玻璃由間隔條與封膠形成密閉空腔，可填空氣或特定氣體 | 降低熱傳、改善結露或隔音能力，視空腔、鍍膜和框體而異 | 有空腔不等於安全夾層；封邊失效會影響中空功能 |
| Low-E 低輻射鍍膜 | 在玻璃特定表面加金屬氧化物等低輻射功能層 | 控制長波紅外熱輻射，搭配玻璃和安裝方向影響建築能效 | 不代表遮光、隔熱或節能效果固定；看可見光透射率、太陽得熱係數和鍍膜面位置 |
| 反射／著色玻璃 | 玻璃本體著色或表面施加反射鍍層 | 調整透光、眩光、外觀和部分太陽能量進入 | 顏色深不一定隔熱最佳；須看整片玻璃的光熱性能數據 |
| 印刷、霧面或蝕刻玻璃 | 網印陶瓷釉料、酸蝕、噴砂或覆膜改變表面 | 隱私、裝飾、遮蔽或辨識圖案 | 表面加工可能影響清潔、耐久與熱應力；加工位置和耐候要求需查產品資料 |
玻璃厚度快速換算表
玻璃厚度的商品標示常用毫米，部分美制圖面使用英吋分數。換算公式為 1 in = 25.4 mm；下表的毫米值四捨五入至 0.1 mm。
| 英吋分數（in） | 十進位英吋約（in） | 毫米約（mm） | 常見稱呼注意 |
|---|---|---|---|
| 1/16 | 0.0625 | 1.6 | 薄片；不應單靠厚度判定適用安全性 |
| 3/32 | 0.0938 | 2.4 | 特殊或非標準商品厚度，核對實際公差 |
| 1/8 | 0.1250 | 3.2 | 名目 3 mm 玻璃常見近似尺寸 |
| 5/32 | 0.1563 | 4.0 | 名目 4 mm 近似值 |
| 3/16 | 0.1875 | 4.8 | 常見於部分窗用／家具玻璃產品 |
| 1/4 | 0.2500 | 6.4 | 名目 6 mm 常用近似值 |
| 5/16 | 0.3125 | 7.9 | 名目 8 mm 近似值 |
| 3/8 | 0.3750 | 9.5 | 名目 10 mm 近似值 |
| 1/2 | 0.5000 | 12.7 | 名目 12 mm 常用近似值 |
| 5/8 | 0.6250 | 15.9 | 名目 16 mm 近似值 |
| 3/4 | 0.7500 | 19.1 | 名目 19 mm 近似值 |
| 1 | 1.0000 | 25.4 | 一英吋厚度；大型或結構玻璃需專業設計 |
| 快速換算方向 | 公式 | 計算例子 |
|---|---|---|
| 英吋 → 毫米 | in × 25.4 | 3/8 in × 25.4 = 9.525 mm，約 9.5 mm |
| 毫米 → 英吋 | mm ÷ 25.4 | 10 mm ÷ 25.4 ≈ 0.394 in，接近 3/8 in 名目值 |
| 毫米 → 常見名目厚度 | 先換算英吋，再核對供應商的實際名目規格 | 6 mm 約 0.236 in，接近 1/4 in 的名目厚度，但不等於尺寸完全相同 |
英吋分數是尺寸換算，不表示所有市場實際供貨都會使用該名目厚度；採購需核對玻璃實際厚度、公差、強化狀態、夾層總厚度和邊緣加工。
按用途的快速選型對照
| 用途 | 先問的問題 | 需要比較的規格 |
|---|---|---|
| 玻璃杯、瓶罐、收納容器 | 是食品接觸、飲料盛裝、熱飲還是裝飾用途？ | 材料／容器用途、熱衝擊說明、鉛等成分與食品接觸合規 |
| 烤箱器皿、實驗室器皿 | 能否接觸火焰、熱板或大溫差？ | 玻璃配方、產品額定溫度、升降溫指示及是否有裂紋／刮傷 |
| 手機、平板或穿戴裝置面板 | 主要需求是抗刮、跌落、光學或觸控？ | 鋁矽酸鹽／特殊玻璃牌號、化學強化層深度、鍍膜和跌落測試 |
| 窗戶、門、淋浴間或隔間 | 玻璃位置是否涉及人體撞擊、墜落或熱應力？ | 當地安全玻璃法規、退火／熱處理、夾層／中空構造、厚度與支撐 |
| 家具桌面、層板或玻璃護欄 | 玻璃如何被支撐，失效後是否會有人身風險？ | 設計荷載、支撐邊界、熱強化與夾層組合、邊緣加工和合規認證 |
| 建築節能窗 | 更重視冬季保溫、夏季遮熱、採光或隔音？ | Low-E 位置、U-factor／U 值、太陽熱得係數、可見光透射率和 IGU 結構 |
| 光學零件 | 要求的波段和影像品質為何？ | 折射率、色散、均勻度、應力雙折射、透光率和表面公差 |
若需評估窗戶傳熱，須分辨玻璃中心層與整窗的 U-factor、材料熱導率 λ，以及美制 R-value／SI RSI；整窗數值還受玻璃邊緣、窗框、氣密性和測試條件影響，不能只由玻璃中心層熱阻推得。
建築玻璃、護欄、天窗、樓梯、淋浴間、屋頂或水族箱等可能造成嚴重傷害的用途，不應用通用厚度表自行決定。位置、跨度、支撐方式、風壓、水壓、撞擊、邊緣狀況及所在地法規都會影響設計；由合格設計或玻璃專業人員核算並確認認證。
常見誤讀
- 硼矽玻璃不會破：它的典型熱膨脹較低、抗熱衝擊能力較好，但仍會因撞擊、缺口、製造缺陷或超出產品規格而破裂。
- 強化玻璃等於夾層安全玻璃：強化描述熱處理；夾層描述多片玻璃和中間膜的結構，兩者可單獨或組合使用。
- 熱強化玻璃和全強化玻璃同樣安全：兩者強度與破裂型態不同，使用前查適用安全標準和產品認證。
- 玻璃變厚就能保證安全：支撐、跨度、孔位、邊緣、玻璃組合和載荷都會影響實際性能。
- Low-E 是玻璃原料類型：它是功能鍍膜；要確認塗層面、光熱數據和是否與中空／夾層構造相容。
- 雙層玻璃就是夾層玻璃：中空玻璃有氣體空腔，夾層玻璃有黏合中間膜，結構和功能不同。
- 「水晶玻璃」必然含鉛：商業用語和法規門檻可能不同，要核對成分聲明、檢測和用途。
- 強化後還可以現場鑽孔或裁切：熱強化後的玻璃不可按一般退火玻璃方式再加工；尺寸與孔槽要在強化前完成並依製造商規程生產。
專業參考資料
- Glass Alliance Europe：玻璃類別與典型組成：列出鈉鈣矽酸鹽、硼矽酸鹽、鉛晶質與特種玻璃的大類及典型組成範圍。
- Corning：Glass Alchemy — Types and Properties of Pharma Glass：說明硼矽酸鹽、鋁矽酸鹽、熔融石英，以及藥品包材 Type I／II／III 分類的適用範圍。
- Pilkington：Specifying Safety and Security Glass：對照熱強化與夾層玻璃的製程及破裂後表現。
- Pilkington：Toughened Glass：強化玻璃製程、使用限制和強化後不能再裁切／鑽孔的說明。
- Pilkington：Glassary — Nickel Sulphide Inclusion：鎳硫化物夾雜與熱浸測試如何降低特定鋼化玻璃自發破裂風險的說明。
本文為玻璃材料與商品標示的入門對照，不是建築、車用、壓力容器或食品接觸的設計核准。玻璃牌號、測試方法、安全等級和法規要求依產品與銷售地區而異；承重或人身安全用途以工程設計、合格產品認證和專業安裝為準。查核日期：2026-10-06。
