首飾表面處理與鍍層對照：電鍍、鍍銠、PVD、氧化與琺瑯
首飾呈現金色、白色、黑色或彩色，不一定代表本體就是相同顏色的金屬。表面可能是電鍍金、鍍銠、PVD 薄膜、陽極氧化色、透明塗層、琺瑯，或僅經拋光、拉絲等機械加工。選購時要分開確認基底材質、表面處理、處理厚度與可維修性；「防水」「不褪色」「抗敏」等字樣本身無法說明底材與鍍層規格。本文整理常見工法和標示，不按性別區分首飾款式。查核日期：2026-10-06。

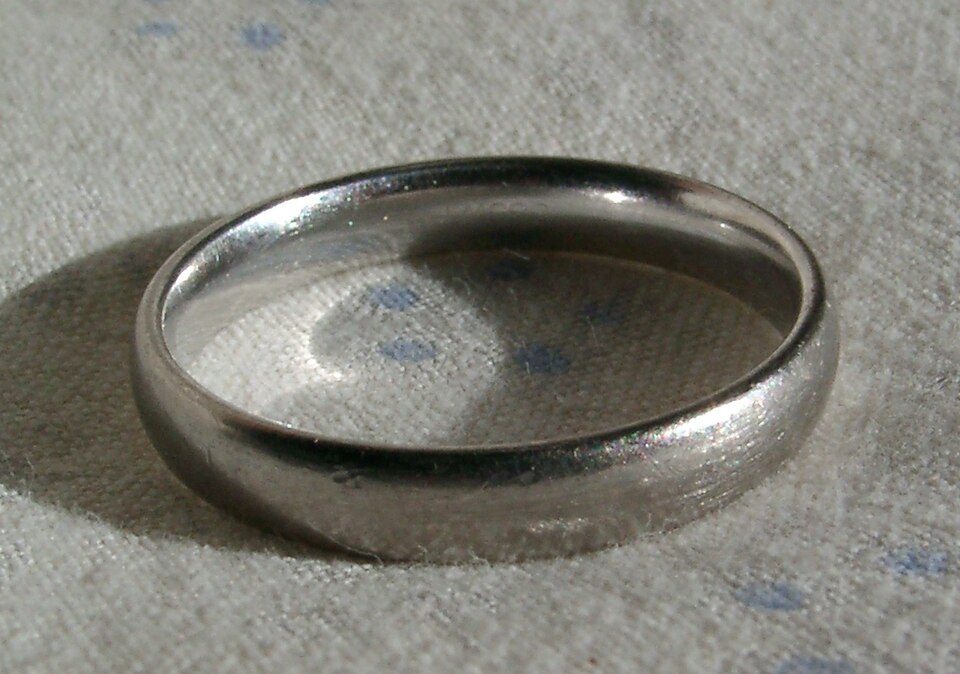

這只戒指示範白色 K 金表面鍍銠的其中一種處理；照片無法判斷鍍層厚度、底材成分或耐磨程度。原圖未修改，Schtone 攝，依 CC BY-SA 3.0 授權，來源：Wikimedia Commons 原圖。
若要先辨認金屬本體、寶石和珍珠，見首飾材質對照：貴金屬、鍍層、寶石與珍珠；若要看 K 數、千分比、鍍層厚度單位及美國標示例，見首飾貴金屬成色、印記與鍍層對照。
厚度與單位快速換算表
鍍層常以微米（μm）或 mil 表示；1 mil 是千分之一英吋，不是 1 mm。很薄的表層也可能用奈米（nm）表示。
| 換算 | 公式 | 例子 | 快速理解 |
|---|---|---|---|
| μm → mm | μm ÷ 1,000 | 2.5 μm = 0.0025 mm | 鍍層厚度遠小於首飾本體常見的毫米尺寸 |
| mm → μm | mm × 1,000 | 0.01 mm = 10 μm | 先確認商品所寫的是鍍層而非底材厚度 |
| μm → mil | μm ÷ 25.4 | 2.5 μm ÷ 25.4 ≈ 0.098 mil | 微米換成千分之一英吋 |
| mil → μm | mil × 25.4 | 1 mil = 25.4 μm | 例如 0.1 mil 約為 2.54 μm |
| nm → μm | nm ÷ 1,000 | 100 nm = 0.1 μm | nm 數值需與 μm 分清，1 μm = 1,000 nm |
| μm → inch | μm ÷ 25,400 | 2.5 μm ≈ 0.000098 in | inch 小數很長時，保留 μm 較容易比較 |
厚度不等於壽命。 實際磨耗也受基底、鍍層材料、底層、邊角幾何、表面粗糙度、汗液、摩擦、香水、清潔方式和佩戴頻率影響。不同廠商若沒有相同測試條件，不宜只按厚度數字推定可佩戴幾年。
表面處理種類完整對照
| 工法／商品標示 | 表面構造與外觀 | 常見優點 | 磨耗、限制與下單要問 |
|---|---|---|---|
| 電鍍（electroplating） | 以電化學方式在導電基底上沉積金、銀、銠等金屬薄層 | 可形成均勻金屬色，能用於複雜小零件 | 表層會因摩擦逐漸變薄；問底材、金層種類、厚度、是否有中間層及重鍍服務 |
| 化學鍍／無電鍍（electroless plating） | 以化學還原反應沉積金屬，無需外加電流 | 可覆蓋部分形狀複雜或不易直接通電的表面 | 結果依前處理、浴液和基底而變；商品只寫「鍍層」時不能假設採用哪種沉積工法 |
| 鍍銠（rhodium plated） | 在白 K 金、銀或其他金屬外覆銠層，呈亮白色 | 表面顏色明亮，可暫時隔開底材與外界接觸 | 會因佩戴磨耗而變薄，戒指接觸面較容易磨；鍍銠不是鉑金或白 K 金本體，問重鍍和露底後顏色 |
| 鍍金／金電鍍（gold plated／gold electroplate） | 基底金屬表面沉積金或金合金 | 外觀接近金色首飾，金用量較少 | 必須查清底材和層厚；美國 FTC 對 gold electroplate 有最低純度、厚度和電解工法指引，其他市場用語不能直接套用 |
| 包金／機械覆金（gold-filled、gold overlay、RGP） | 以機械方式把金合金層結合在基底上；並非整件實心金 | 金層構造與一般薄電鍍不同，商品用語通常還須表示金純度 | 名稱有市場規範；美國 FTC 指引包含金層至少 10K，以及按整件金屬重量計算的比例標示條件。索取確切標示和底材資訊 |
| Vermeil／鍍金銀 | 以銀（常為 sterling silver）作基底，外覆金層 | 表面呈金色，底材仍是銀，不是實心金 | 美國 FTC 指引將其視為鍍金銀的特定描述並設厚度等條件；其他地區定義可能不同。問銀純度、鍍層厚度、接觸部位是否另有底層 |
| PVD／物理氣相沉積 | 在真空製程中形成薄膜，常見 TiN、ZrN、CrN 或其他裝飾／耐磨膜 | 可呈金、玫瑰、黑、灰等色；指定膜層可兼具裝飾和耐磨用途 | PVD 是製程家族，不是單一材質或保證規格；膜層會受基底、前處理、厚度和邊角影響。問膜層成分、基底與測試條件 |
| DLC／類鑽碳膜 | 含碳薄膜，可用 PVD 等製程沉積，常見深灰或黑色 | 某些配方提供較高硬度和耐磨表現 | 不同 DLC 配方差異很大；供應商的測值只適用其樣品與條件，不能外推成所有黑色首飾都同樣耐磨 |
| 鈦／鈮陽極氧化 | 以電化學方式改變金屬表面氧化層，產生光學干涉色，不是一般彩色鍍金漆 | 可形成多種色彩且不需以染料覆色；常見於鈦、鈮飾品 | 顏色受表面刮磨、化學品和製程影響；顏色不是金屬本體成分證明。索取金屬牌號和是否可重新陽極處理 |
| 化學氧化／做舊（oxidized、antiqued、patina） | 以化學反應使銀、銅等表面變暗，再局部拋亮形成明暗 | 凹槽可保留深色，增加立體和復古對比 | 深色層可能隨摩擦變淡；拋光布也可能把效果擦掉。問是否為表面氧化、著色或塗層 |
| 透明漆／樹脂封層（lacquer／clear coat） | 在金屬表面覆一層透明或有色有機聚合物 | 可隔絕部分濕氣和接觸，保持特定色彩或亮度 | 刮傷、熱、溶劑或老化可能令塗膜破損、剝落；不要使用未確認相容性的清潔液 |
| 電著塗裝／電泳塗裝（e-coat） | 以電場使塗料沉積成膜，常見彩色或透明有機塗層 | 可覆蓋凹槽並形成較一致的彩色表面 | 它是塗料膜，不是貴金屬鍍層；顏色、硬度與耐汗性依塗料及固化條件而異，需問保養和修補方式 |
| 琺瑯／搪瓷（enamel） | 玻璃質或其他琺瑯材料附著於金屬表面，依工法燒結或固化 | 色彩飽和，可作圖案和局部填色 | 邊緣或受撞處可能崩裂；問材料、製作工法、缺損修復方式及是否可承受高溫 |
| 機械表面加工：鏡面、拉絲、霧面、槌目 | 以研磨、刷磨、敲擊等改變本體表面紋理，通常沒有新增顏色層 | 不會因薄色層磨穿而直接露出不同顏色底材 | 紋理仍會被刮痕和拋光改變；重新拋光可能消除拉絲、槌目或銳利紋路 |
常見英文名稱和構造不要混為一談
| 名稱 | 可確認的構造線索 | 不應直接推定 |
|---|---|---|
| gold plated | 基底外有金層；工法與厚度未必由這兩字完整說明 | 不是實心金；也無法單靠名稱估算使用壽命 |
| gold electroplate | 金層以電解沉積；美國市場有 FTC 指引的金純度與最低厚度條件 | 不能自動代表其他國家或平台按相同法律定義使用 |
| gold flashed／gold washed | 美國 FTC 消費者指引用於很薄的電鍍金層描述 | 不代表較厚鍍金；其指引提醒此類層會比 gold plate、gold-filled 更快磨耗 |
| gold-filled／gold overlay／RGP | 機械結合的金層及相應標示 | 不是純金實心；不同名稱需看當地定義、金層比例和整件標記 |
| vermeil | 美國 FTC 指引中的銀基底鍍金特定類型 | 不等於所有商品寫 vermeil 就在各地均符合同一標準 |
| PVD gold／PVD rose gold | 表示以 PVD 類製程產生金色外觀膜層 | gold 色不證明膜層是純金，也不表示底材為金 |
| anodized titanium | 鈦表面氧化層造成的色彩 | 不是彩色油漆，也不表示整件是某種彩色鈦合金 |
| blackened／oxidized silver | 可能是化學氧化、著色、鍍膜或塗料 | 黑色外觀不足以辨認是哪種工法，需看商品材料欄 |
美國 FTC 的數值只用來解讀美國 Jewelry Guides 下的特定廣告名稱：其消費者頁面列出 gold electroplate 至少 10K 且厚度至少 0.175 μm；vermeil 則是鍍金的 sterling silver 特殊類型。gold-filled 等另有機械覆金標示條件。這些是美國市場指南，不等同台灣、歐盟或其他市場的法定標示標準，也不是商品耐用年限保證。買跨境商品時要看銷售地適用規則和賣家的實際材質證明。
按使用情境比較維修和保養
| 情境 | 優先問的資訊 | 保養／維修注意 |
|---|---|---|
| 戒指、手鍊等高摩擦位置 | 基底、表面處理、厚度或製程規格、重鍍／重作價格 | 手部清潔、握物和桌面摩擦較多；表面色層更易局部變淡，依品牌建議重鍍 |
| 耳環、項鍊等較少持續摩擦位置 | 耳針、耳勾、扣件是否與主體同材；表面是否覆膜 | 化妝品、香水和汗液也可能影響表層；先避免直接噴灑在首飾上 |
| 鈦或鈮彩色款 | 金屬牌號、陽極處理或其他染色方法、可否重處理 | 色彩來自表面氧化層；避免研磨拋光，否則可能改變表面顏色 |
| 黑色、金色 PVD 款 | 基底金屬、膜層材料、鍍層邊角和供應商耐磨測試 | 膜層若破損，通常不是家用方式能局部補回；詢問原廠維修或重新處理 |
| 琺瑯、樹脂或漆面款 | 是否為玻璃琺瑯、樹脂填色或透明漆；接合位置 | 防撞、避熱和避溶劑；裂損後按原廠工法維修 |
| 銀基底 vermeil 或鍍金銀 | 銀純度、金層厚度、是否有底層金屬 | 表層磨耗後可能露出銀色；避免用會磨掉鍍層的研磨膏和強力拋光 |
若不清楚首飾的寶石、鍍層或黏著材料，先用柔軟乾布輕拭；不要直接放入超音波清洗機或使用強溶劑。各寶石和表面處理的清潔禁忌，另見首飾清潔保養方法對照。
購買前快速核對表
| 核對項目 | 向賣家確認的具體問題 |
|---|---|
| 基底 | 主體、耳針、鍊扣、連接圈和焊點分別是什麼金屬／牌號？ |
| 表面工法 | 是電鍍、機械覆金、PVD、陽極、氧化、透明漆還是琺瑯？ |
| 表面數值 | 若標示厚度，單位是 μm、nm 還是 mil？數值是最低值、平均值還是單一測點？ |
| 宣稱 | 「防水」「抗汗」「不褪色」「抗敏」有沒有明確測試條件和適用期限？ |
| 磨耗後外觀 | 表層磨穿會露出什麼底色？是否會補色、重鍍或重新陽極處理？ |
| 維修 | 鍍層、漆面、琺瑯、PVD 損壞後由誰維修，費用及可處理範圍是什麼？ |
| 過敏疑慮 | 哪些金屬位於皮膚接觸面？是否能提供成分或合規文件，而非只提供顏色名稱？ |
參考資料
- 美國 FTC：Jewelry Guides：首飾廣告和商品描述應準確揭露材質、表面應用、尺寸、耐久性和處理資訊。
- 美國 FTC：Buying Platinum, Gold, and Silver Jewelry：美國市場的 gold electroplate、gold-filled、gold flashed 和 vermeil 消費者說明及相應標示例。
- GIA：Tips on Caring for Jewelry：寶石首飾日常保養與化學品接觸提醒；具體清潔法需按寶石種類和處理狀況判斷。
- Argor-Aljba：dianoir DLC coating：珠寶／鐘錶用 ta-C DLC 薄膜的製程與產品規格案例；頁面亦提醒數值會隨基底、形狀和表面加工而變。
- Oerlikon Balzers：裝飾性 PVD 應用：PVD 裝飾薄膜可用於珠寶，並提供不同顏色和表面性能的產品案例。
- Titanium Finishing Company：Titanium Anodize Colors：鈦陽極處理透過改變表面氧化層呈現色彩的製程說明。
表面工法和商品用語會依國家、市場與製造商而不同；本文不把任何單一厚度換算成固定耐用年限，也不把首飾外觀顏色當成材質證明。高價商品以購買憑證、材料文件、製造商規格和銷售地標示規則為準。查核日期：2026-10-06。
