首飾金屬密度與重量換算表：金、銀、鉑、鈦與不鏽鋼
首飾的外觀大小不等於重量。同樣體積的鉑金通常比銀重，鈦則明顯較輕；但實際商品還受合金配方、中空或實心結構、鍊節空隙、寶石與扣件影響。本文提供同體積重量比較和估算方法，適合先判斷大致手感、耳飾負重或不同金屬設計的重量差異。表列密度為常見參考值，不是鑑定材質或推算成色的工具。查核日期：2026-10-06。

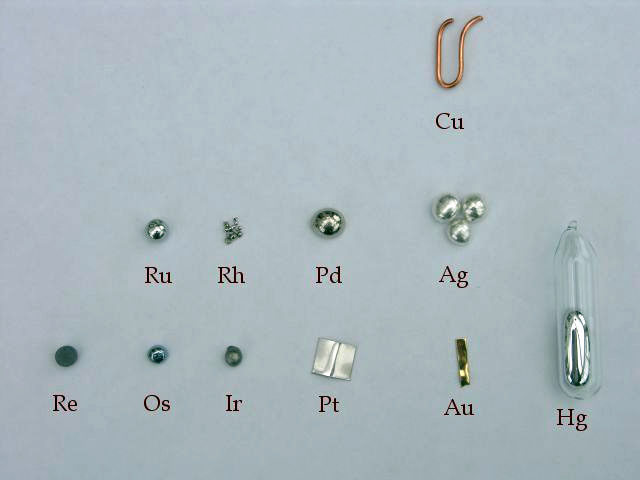

圖示為不同元素的金屬小樣，包含 Ag（銀）、Pt（鉑）、Au（金）和 Cu（銅）；它們不是首飾合金樣品，照片中的大小也不同，不能用外觀比較密度或重量。Tomihahndorf 攝，依 CC BY-SA 3.0 授權，來源：Wikimedia Commons 原圖。
先查密度：常見首飾金屬速查表
密度以 g/cm³ 表示。數值愈大，同體積材料愈重；首飾的實際體積相同才可直接按比例比較。
| 金屬／常見商品標示 | 參考密度（g/cm³） | 相對 925 銀同體積重量 | 特性與比較提醒 |
|---|---|---|---|
| 鈦 Grade 2（純鈦參考） | 4.51 | 0.44 倍 | 輕；首飾實際牌號和構造仍需確認 |
| 鋁 | 約 2.70 | 0.26 倍 | 很輕，但不等於常見貴金屬首飾用材；表面與合金狀態會影響表現 |
| 黃銅（鑄造參考） | 約 8.40 | 0.81 倍 | 銅鋅合金，配方不同會改變密度和顏色 |
| 316／316L 不鏽鋼 | 約 8.00–8.03 | 0.77 倍 | 牌號、製程和材料資料可能有小幅差異；「不鏽鋼」不是單一配方 |
| 純銅 | 約 8.89 | 0.86 倍 | 比黃銅略重；表面可能氧化變色 |
| 925 銀（Sterling） | 約 10.36 | 1.00 倍 | Rio Grande 金工鑄造參考值；不同銀合金配方可能不同 |
| 純銀 | 約 10.49 | 1.01 倍 | 與 925 銀同體積重量相近，不能用重量差辨識成色 |
| 10K 黃金合金 | 約 11.57 | 1.12 倍 | 合金配方會影響密度；此為金工估算參考值 |
| 14K 黃金合金 | 約 13.07 | 1.26 倍 | 黃金顏色與密度會隨銅、銀、鋅等合金比例改變 |
| 18K 黃金合金 | 約 15.58 | 1.50 倍 | 此為金工估算參考值；白 K 金、玫瑰 K 金與黃 K 金不能視為同一密度 |
| 純金 | 約 19.32 | 1.87 倍 | 24K 參考值；珠寶常以合金增加硬度與加工性 |
| 鉑金（Pt 合金估算參考） | 約 21.54 | 2.08 倍 | Rio Grande 鑄造用概略值；不同鉑金純度和合金元素會改變密度 |
925 銀基準使用 10.36 g/cm³。表中的「相對重量」為各列密度除以 10.36，四捨五入至小數點後兩位。Rio Grande 提供純銀、925 銀、10K／14K／18K 黃金及鉑金等金工估算比重；Ti Grade 2 與 316／316L 的值則按材料資料表。這些材料值適合粗略比較，不代表每件商品的精確重量。 Rio Grande 金工比重表；MatWeb Ti Grade 2 資料；MatWeb 316／316L 資料。
快速換算：尺寸、體積與重量
| 要換算 | 公式 | 範例 |
|---|---|---|
| 立方公分換立方毫米 | 1 cm³ = 1,000 mm³ | 0.25 cm³ = 250 mm³ |
| 立方毫米換立方公分 | mm³ ÷ 1,000 | 250 mm³ = 0.25 cm³ |
| 體積估重 | 重量（g）≈ 密度（g/cm³）× 體積（cm³） | 925 銀 0.5 cm³：約 10.36 × 0.5 = 5.18 g |
| 已知重量反推材料體積 | 體積（cm³）≈ 重量（g）÷ 密度（g/cm³） | 10 g 鈦：約 10 ÷ 4.51 = 2.22 cm³ |
| mm 尺寸估體積 | 先算 mm³，再除以 1,000 轉成 cm³ | 長 20 × 寬 10 × 厚 2 mm = 400 mm³ = 0.4 cm³ |
簡化的長方體估算：
> 長（mm）× 寬（mm）× 厚（mm）÷ 1,000 × 密度（g/cm³）≈ 重量（g）
例如，假設一片長 20 mm、寬 10 mm、厚 2 mm 的純金屬片，體積是 0.4 cm³：
- 925 銀估重：0.4 × 10.36 ≈ 4.14 g
- 18K 黃金合金估重：0.4 × 15.58 ≈ 6.23 g
- 鈦 Grade 2 估重：0.4 × 4.51 ≈ 1.80 g
這只是把整個長方體當成實心材料的示例；倒角、凹槽、鏤空、鍊節、鑲座、寶石、焊料或中空設計都會讓實際重量不同。
同體積重量比較表
下表把參考密度視為每 1 cm³ 的克數，可快速把金屬差異換成重量感。重量取約值。
| 材料 | 0.25 cm³ | 0.5 cm³ | 1 cm³ | 2 cm³ |
|---|---|---|---|---|
| 鈦 Grade 2 | 1.13 g | 2.26 g | 4.51 g | 9.02 g |
| 316／316L 不鏽鋼 | 2.00 g | 4.02 g | 8.03 g | 16.06 g |
| 925 銀 | 2.59 g | 5.18 g | 10.36 g | 20.72 g |
| 14K 黃金合金 | 3.27 g | 6.54 g | 13.07 g | 26.14 g |
| 18K 黃金合金 | 3.90 g | 7.79 g | 15.58 g | 31.16 g |
| 鉑金估算值 | 5.39 g | 10.77 g | 21.54 g | 43.08 g |
首飾規格看得到、估不到的差別
| 首飾形式 | 為什麼只看長寬不夠 | 還要確認的資料 |
|---|---|---|
| 戒指 | 戒臂截面可能是實心、扁平、半圓或中空；戒圍變大也會增加金屬用量 | 戒圍、戒臂寬度與厚度、主石和鑲座重量、是否中空 |
| 項鍊與手鍊 | 鍊長相同但鍊節粗細、節距和中空程度可差很多 | 鍊型、鍊寬、線徑、總長、扣件是否計入重量 |
| 耳環 | 兩只重量常不同於單只；大尺寸可能採中空或薄片結構 | 商品標示是單只或一對、金屬重量是否含寶石、耳針材質 |
| 吊墜 | 立體背面、鏤空、鑲石及吊環可能佔掉或增加體積 | 墜身長寬厚、背面結構、寶石和吊環是否包含在重量內 |
| 手鐲 | 圈形截面、開口、壁厚及尺寸都影響用料 | 內徑、截面寬厚、是否空心、成品重量 |
同一件首飾也可能混用金屬：例如鍊身是銀、扣件是鋼，或主體是 K 金但耳針採其他合金。要求商家分項標示重量時，先確認數字是否包含寶石、扣件、鍊尾和其他配件。
珠寶重量單位不要混淆
| 單位 | 等值 | 常用情況 |
|---|---|---|
| 克（g） | 1 g | 首飾成品和貴金屬重量常見標示 |
| 公制克拉（ct） | 1 ct = 0.2 g；1 g = 5 ct | 寶石重量；不是首飾尺寸，也不是金屬純度 |
| pennyweight（dwt） | 1 dwt = 1.55517 g | 部分英美金工或貴金屬交易資料 |
| 金衡盎司（ozt） | 1 ozt = 31.10348 g = 20 dwt | 貴金屬交易重量 |
寶石「克拉」描述重量；兩顆同克拉寶石仍可能因切型、比例、深度和腰圍不同而有不同毫米尺寸。首飾金屬重量以克或金衡單位表示時，也不應把克拉數直接當作金屬克數。 GIA 克拉重量說明。
台斤、市斤、台兩與公克的市場換算集中在常用單位換算表的斤與兩對照；本表處理的是金屬密度與同體積重量，兩者用途不同。
用重量核對材質時的限制
密度可用於理解同體積材料的重量差異，不能單獨鑑定金屬或驗純度。GIA 的金合金研究說明，靜水稱重等密度法在成品首飾上有實務限制；空腔、焊料、寶石和合金成分均會影響讀值。不要因首飾「比想像重」就判定是鉑金，也不要用家用水中稱重代替專業檢測。 GIA：金首飾金含量檢測方法。
| 估算落差來源 | 影響 |
|---|---|
| 合金元素與比例 | 18K 白金、黃金和玫瑰金的密度可能不同；同為 K 數不保證同重量 |
| 中空、鏤空或薄壁 | 外觀尺寸可大，但實際金屬體積小 |
| 寶石、珍珠、樹脂、玻璃 | 成品總重不等於金屬重量；寶石也可能比金屬輕或重 |
| 焊料、鑲座與扣件 | 組件可能使用不同材料，重量不完全按主體密度計算 |
| 表面鍍層 | 常見鍍層相對本體很薄；不適合只靠成品重量判斷鍍層金屬 |
| 外形體積估算 | 不規則形狀不能直接用長 × 寬 × 厚當真實體積；該乘積通常只是外框體積上限 |
選購時的快速核對表
| 你想比較 | 請向商家確認 |
|---|---|
| 耳環會不會太重 | 重量是一只還是一對；是否含寶石、耳堵或耳針 |
| 不同金屬同款式重量 | 是否為相同尺寸、相同厚度、相同實心／中空結構及同一鑲嵌配置 |
| 項鍊重量 | 鍊身和扣件總長、鍊寬／線徑、克數是否包含吊墜 |
| 金屬成色 | 金屬名稱、成色印記和材料證明；不要以重量或顏色代替成分資訊 |
| 大件輕量設計 | 是否中空、薄壁或內部填充；碰撞凹陷及維修方式 |
參考資料
- Rio Grande：How to Determine Metal Weight for Wax Trees：金工鑄造材料的常用比重估算表，包含 10K、14K、18K、純銀、925 銀和鉑金等參考值。
- GIA：Methods for Determining the Gold Content of Jewelry Metals：討論以密度／靜水稱重判定金合金含量的方法與限制。
- GIA：克拉重量：說明寶石克拉是重量單位及其與尺寸的差別。
- MatWeb：Titanium Grade 2：Ti Grade 2 參考密度 4.51 g/cm³。
- MatWeb：316／316L 不鏽鋼：特定 316／316L 材料資料密度約 8.03 g/cm³。
表列數值是特定材料、合金或金工估算參考；不同牌號、配方和製程可能改變密度。比較首飾重量時，還需核對實際金屬體積、空心結構和是否含寶石。查核日期：2026-10-06。
