塑膠管不能只按「3/4 吋」或「20 mm」找替換件：標示可能是公稱尺寸、外徑系列、內徑系列或壁厚等級。同一個名目尺寸的 PVC Schedule 管、CPVC/PEX 銅管尺寸（CTS）和 HDPE 管，外徑可能完全不同，接頭也不一定相容。選管前先辨認用途和尺寸系統，再核對外徑、壁厚、內徑、材料標準及接頭形式。

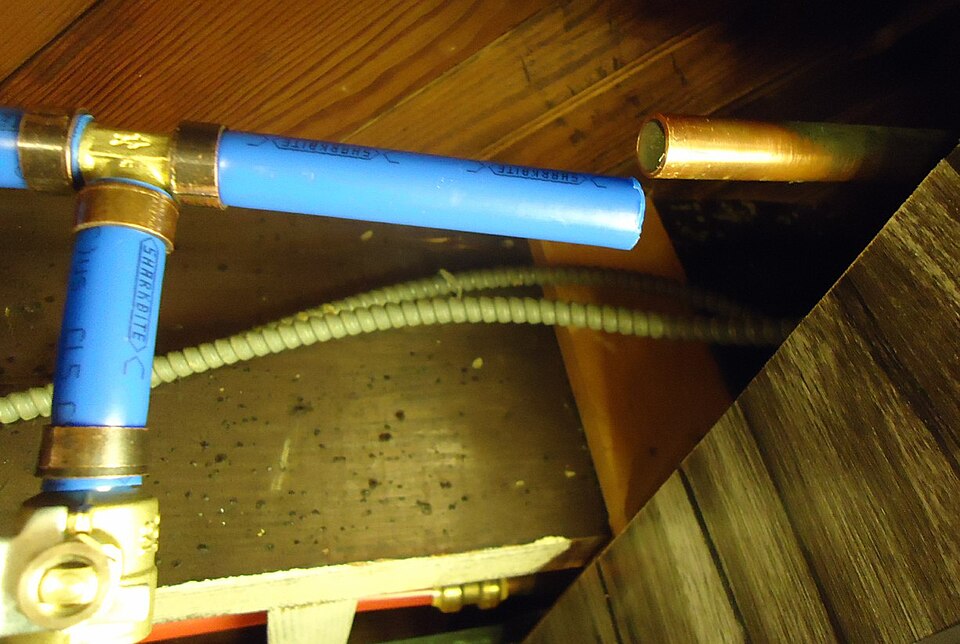

住宅供水管線實物示例：藍色 PEX 管與銅管及接頭相連；照片只展示其中一種材料組合，不能據此判定其他塑膠管的尺寸系列或接頭相容性。照片：Tomwsulcer，來源：Wikimedia Commons，CC0 1.0。
快速換算方法表
| 要換算或判讀 | 公式／規則 | 例子 | 使用提醒 |
|---|---|---|---|
| inch → mm | inch × 25.4 | 3/4 in × 25.4 = 19.05 mm | 這是名目英吋換算；管材實際外徑可能不是 19.05 mm |
| mm → inch | mm ÷ 25.4 | 20 mm ÷ 25.4 ≈ 0.787 in | 市售公制管規格以標準外徑系列為準，不能只四捨五入成英吋號 |
| Schedule 管內徑近似值 | 實際外徑 − 2 × 壁厚 | PVC NPS 1/2 Sch 40：0.840 − 2×0.109 ≈ 0.622 in | 使用表格值前確認標準、尺寸公差和壁厚欄位定義 |
| SDR／DR | 外徑 ÷ 最小壁厚 | OD 100 mm、壁厚 10 mm → SDR 10 | 同材料、同外徑下，SDR 較小通常代表壁較厚；壓力等級仍須查材料和產品標示 |
| 近似內徑 → 流通截面 | ID = OD − 2t；面積 A ≈ π(ID/2)² | OD 和 t 均用 mm 時，ID 為 mm | 接頭、閥門、彎頭和管內粗糙度也會影響流量，不能只憑截面積算實際流量 |
先分清楚尺寸標示系統
| 標示 | 全名／含義 | 尺寸以哪個直徑為基準 | 常見管材或情境 |
|---|---|---|---|
| NPS | Nominal Pipe Size，北美公稱管徑 | 多數常見尺寸不是實際外徑或內徑；Schedule 改變時外徑通常維持、壁厚改變 | PVC/CPVC/ABS Schedule 管；金屬管也常使用 NPS，但尺寸表須依管材標準判讀。 |
| IPS | Iron Pipe Size，鐵管尺寸系列 | 由指定的外徑系列控制 | PE/HDPE 壓力管、PVC/CPVC 工業管等 |
| CTS | Copper Tube Size，銅管尺寸系列 | 外徑依銅管名目尺寸系列控制 | CPVC CTS、PEX CTS、部分 PE 服務管 |
| DIPS | Ductile Iron Pipe Size，延性鑄鐵管尺寸系列 | 外徑依延性鑄鐵管系列控制 | 較大型 PE 配水管和市政供水管 |
| DN | Diameter Nominal，公制公稱尺寸 | 是系統代號，不保證等於精確外徑或內徑 | 公制管路圖、設備規格和國際材料標示 |
| Schedule 40／80 | 壁厚系列名稱 | 同一 NPS 常有相同外徑、不同壁厚與內徑 | PVC、CPVC、ABS 等管材；Schedule 數字不是毫米壁厚 |
| SDR／DR | 標準／尺寸比（外徑 ÷ 壁厚） | 外徑控制型管材按比值控制壁厚 | PEX、PE/HDPE、PVC SDR 壓力管等；標準縮寫與產品規格仍須核對 |
| SIDR | Standard Inside Diameter Ratio，標準內徑比 | 以受控內徑和壁厚系列標示的 PE 管材 | 部分聚乙烯服務管或灌溉管；不能把 SIDR 當 SDR |
關鍵差異：3/4 in NPS、3/4 in CTS 和 3/4 in PEX 是名目尺寸標記，不保證外徑一致。PE 又可能採 IPS、CTS、DIPS 或控制內徑的系列。接頭需依同一尺寸系統和產品相容表配對。
常見英制管徑快速對照：IPS 與 CTS
以下列出常見尺寸系列的代表性外徑，便於量測和識別。各列為外徑系列換算示例，不代表所有材料均提供全部尺寸；採購要以特定 ASTM、CSA、AWWA、ISO 或製造商規格表為準。
| 名目尺寸 | IPS 外徑（in） | IPS 外徑（mm） | CTS 外徑（in） | CTS 外徑（mm） |
|---|---|---|---|---|
| 1/4 | — | — | 0.375 | 9.53 |
| 3/8 | — | — | 0.500 | 12.70 |
| 1/2 | 0.840 | 21.34 | 0.625 | 15.88 |
| 5/8 | — | — | 0.750 | 19.05 |
| 3/4 | 1.050 | 26.67 | 0.875 | 22.23 |
| 1 | 1.315 | 33.40 | 1.125 | 28.58 |
| 1 1/4 | 1.660 | 42.16 | 1.375 | 34.93 |
| 1 1/2 | 1.900 | 48.26 | 1.625 | 41.28 |
| 2 | 2.375 | 60.33 | 2.125 | 53.98 |
| 2 1/2 | 2.875 | 73.03 | 2.625 | 66.68 |
| 3 | 3.500 | 88.90 | 3.125 | 79.38 |
| 4 | 4.500 | 114.30 | — | — |
Charlotte Pipe PVC Sch 40/80 尺寸表使用 IPS/NPS 系列外徑；Uponor PEX SDR 9 尺寸表使用 CTS 外徑。例如兩種管材都可能標稱 1/2 in，但 PVC Sch 40 外徑約 21.34 mm，該廠牌 PEX CTS 外徑約 15.88 mm。兩者不可用同一個直通接頭替代。
PVC Schedule 40／80 管徑與壁厚速查
下表摘錄 Charlotte Pipe PVC Schedule 40/80 產品尺寸。OD 為產品表的平均外徑，壁厚欄為最小值；ID 是以 OD − 2 × 最小壁厚推算的近似值，並非所有公差下的保證內徑。壓力額定另受溫度、管件、接頭和產品標準影響，不能以 Schedule 單獨判斷。
| NPS | 平均外徑（in） | 平均外徑（mm） | Sch 40 最小壁厚（in） | Sch 40 推算 ID（in） | Sch 80 最小壁厚（in） | Sch 80 推算 ID（in） |
|---|---|---|---|---|---|---|
| 1/2 | 0.840 | 21.34 | 0.109 | 0.622 | 0.147 | 0.546 |
| 3/4 | 1.050 | 26.67 | 0.113 | 0.824 | 0.154 | 0.742 |
| 1 | 1.315 | 33.40 | 0.133 | 1.049 | 0.179 | 0.957 |
| 1 1/4 | 1.660 | 42.16 | 0.140 | 1.380 | 0.191 | 1.278 |
| 1 1/2 | 1.900 | 48.26 | 0.145 | 1.610 | 0.200 | 1.500 |
| 2 | 2.375 | 60.33 | 0.154 | 2.067 | 0.218 | 1.939 |
| 2 1/2 | 2.875 | 73.03 | 0.203 | 2.469 | 0.276 | 2.323 |
| 3 | 3.500 | 88.90 | 0.216 | 3.068 | 0.300 | 2.900 |
| 4 | 4.500 | 114.30 | 0.237 | 4.026 | 0.337 | 3.826 |
| 5 | 5.563 | 141.30 | 0.258 | 5.047 | 0.375 | 4.813 |
| 6 | 6.625 | 168.28 | 0.280 | 6.065 | 0.432 | 5.761 |
| 8 | 8.625 | 219.08 | 0.322 | 7.981 | 0.500 | 7.625 |
| 10 | 10.750 | 273.05 | 0.365 | 10.020 | 0.593 | 9.564 |
| 12 | 12.750 | 323.85 | 0.406 | 11.938 | 0.687 | 11.376 |
| 14 | 14.000 | 355.60 | 0.437 | 13.126 | 0.750 | 12.500 |
| 16 | 16.000 | 406.40 | 0.500 | 15.000 | 0.843 | 14.314 |
同一 NPS 的 Schedule 40 和 Schedule 80 外徑相同，所以在符合相同標準、端部形式和接頭系列時，通常可配相同外徑尺寸的管件；Schedule 80 壁厚較大、內徑較小。實際管件插口、螺紋和溶劑接合方式要看產品系統，不能只由表格推定互換。
CTS：CPVC 與 PEX 尺寸示例
CTS 由銅管外徑系列命名。CPVC CTS 與 PEX CTS 在常見名目尺寸下使用 CTS 外徑，但材料、壁厚 SDR、工作溫度、管件和連接方法可能不同。
| 名目 CTS 尺寸 | 代表外徑（in） | 代表外徑（mm） | CPVC SDR 11 最小壁厚示例（in） | Uponor PEX SDR 9 推算內徑（in） |
|---|---|---|---|---|
| 1/2 | 0.625 | 15.88 | 0.068 | 0.475 |
| 3/4 | 0.875 | 22.23 | 0.080 | 0.671 |
| 1 | 1.125 | 28.58 | 0.102 | 0.862 |
| 1 1/4 | 1.375 | 34.93 | 0.125 | 1.054 |
| 1 1/2 | 1.625 | 41.28 | 0.148 | 1.244 |
| 2 | 2.125 | 53.98 | 0.193 | 1.629 |
CPVC 壁厚示例依 Charlotte Pipe ASTM D2846 SDR 11 產品資料；PEX 內徑來自 Uponor SDR 9 尺寸表。它們是各自產品系統的規格示例，不表示不同品牌、材料和管件可混搭。PEX Type A/B/C 分類描述交聯製程；CTS 尺寸、連接系統和產品認證仍應逐項核對。
常見塑膠管材類型與用途
| 材料／類型 | 常見標示或標準 | 常見用途 | 尺寸與接合注意 |
|---|---|---|---|
| PVC-U／PVC 壓力管 | ASTM D1785 Schedule 40/80/120；ASTM D2241 SDR/PR；另有公制系列 | 冷水壓力管、服務管、工業流體；是否可用於飲用水或建築內配管依認證與當地規範 | 壓力管 Schedule、SDR、DWV 為不同系統；顏色只是辨識線索，不能取代管身印字 |
| PVC-DWV | ASTM D2665 等排水、污水和通氣標準 | 建築排水、廢水、通氣（DWV）等非壓力用途 | 外徑可能與某些壓力用 PVC 尺寸相近，但管件型式、標準和用途不同；不得單靠可套入就混用 |
| CPVC CTS | ASTM D2846 等熱冷水分配系統 | 符合產品額定和法規的熱、冷水配管 | CTS 外徑；核對溫度／壓力額定、溶劑膠、轉接件和材料認證 |
| CPVC IPS／Schedule | ASTM F441 等壓力管標準 | 特定工業、熱水或化學管路，按產品化學相容與溫度額定使用 | IPS 外徑，可有 Schedule 40/80；不能與 CPVC CTS 接頭按名目尺寸直接互換 |
| PEX-a／PEX-b／PEX-c | ASTM F876/F877、CSA B137.5 等；常見 CTS SDR 9 | 熱冷水分配、地板輻射、暖通水系統等核准用途 | 柔性管；擴口、壓接、夾環或推入式系統依管件標準、廠牌和工具相容表選擇 |
| PE／HDPE | ASTM F714、D3035、AWWA C901/C906 等；PE4710、SDR/DR、IPS/CTS/DIPS | 埋地給水、服務管、市政輸水、灌溉或工業流體 | 先認出外徑系列，再看 SDR/DR、材料等級、額定壓力和熔接／機械接頭方式 |
| ABS-DWV | ASTM D2661 等 | 特定地區許可的建築排水、廢水和通氣 | 多為非壓力排水系統；接合溶劑、溫度限制和地方法規要符合該產品標準 |
| PP-R／PP-RCT | ISO 系列或當地 PP-R 管系統標準；通常用外徑及 SDR／系列標示 | 熱冷水分配、暖通和特定工業配管 | 常以熱熔接合；不同品牌工具、承插深度和管系列應按系統規範配套 |
| PE-RT | ASTM F2623/F2769 等不同應用標準 | 熱冷水或地板輻射等指定系統 | 雖屬聚乙烯家族，不能僅按外觀與 PE/PEX 管互換；按產品標準、溫壓和接頭選擇 |
| PEX-AL-PEX／多層複合管 | 多層塑膠／鋁／塑膠結構，依 ISO 或地區系統 | 熱冷水分配、暖通配管 | 名目尺寸及專用壓接頭因品牌系統而異；量外徑仍須配專用校圓／壓接工具 |
「PVC」、「CPVC」、「PEX」等材料縮寫只說明聚合物家族，還不等於一套完整的管材規格。管身印字通常同時列尺寸、壁厚或 SDR、壓力／溫度額定、標準號、材料代碼、飲用水認證及製造商資訊，採購前要連同接頭系統一起讀。
Schedule、SDR／DR 和壁厚怎麼比較
| 讀法 | 代表內容 | 通常的尺寸效果 | 不能直接推定的事 |
|---|---|---|---|
| Schedule 40／80 | NPS 系列中的壁厚等級 | 相同 NPS 通常外徑相同；80 壁較厚、內徑較小 | Schedule 數字不是「壓力值」；壓力還受管材、溫度和標準限制 |
| SDR 9／11／17 等 | 外徑 ÷ 最小壁厚的比值 | 同外徑下數字較小通常表示壁較厚、內徑較小 | 不可只比較 SDR 跨材料推壓力額定；材料應力等級和溫度很關鍵 |
| DR | Dimension Ratio，特定管材標準的外徑／壁厚比 | 同一外徑尺寸下可比較幾何壁厚比例 | DR 和 SDR 名稱在某些標準中定義／用法可能不同，需依產品標準確認 |
| 壓力等級（PR／PC／PN） | 在指定條件下標示的壓力承受能力 | 需要配合材料、溫度、壽命和標準理解 | 不代表整套系統的最低組件；接頭、閥門和轉接件額定可能更低 |
| 內徑（ID） | 管內實際通水尺寸 | 影響流通面積、流量和壓損 | 不能由名目尺寸直接猜；需看壁厚、標準和製造公差 |
ASTM F876 說明 PEX 管的額定水壓會隨使用溫度升高而降低；Uponor 公布的 SDR 9 PEX 產品表也列出不同溫度下的壓力數值。不要把冷水額定值拿去當熱水額定值，也不要把單支直管額定直接套用到全部彎頭、閥門、接頭或螺紋端。
快速辨識和選購檢查表
| 檢查項 | 找哪個資訊 | 常見誤判 |
|---|---|---|
| 管身用途 | 壓力給水、DWV 排水、灌溉、暖通或工業用途 | 以「管子可裝進接頭」就推定用途相同 |
| 尺寸系列 | NPS/IPS、CTS、DIPS、DN、外徑控制或 SIDR | 把同名義英吋當成相同外徑 |
| 壁厚等級 | Sch 40/80、SDR/DR、實際最小壁厚 | 把 Schedule 號碼當工作壓力，或跨材料比 SDR |
| 工作條件 | 溫度、壓力、日照、埋設、化學物和機械負載 | 忽略升溫會降低部分塑膠管的允許壓力 |
| 管件與接合 | ASTM／ISO／CSA 標準、專用接頭、熔接／溶劑膠／機械式 | 把材料相近當成接合方法和膠水可通用 |
| 飲用水認證 | 管和配件整套的適用認證／列名 | 只看管身顏色或「食品級」宣稱 |
| 管身印字 | 材料、尺寸、標準、壓力、批次、廠牌 | 規格字樣被切掉或模糊仍憑外觀購買 |
| 現場法規 | 當地建築、給排水、消防或市政規範 | 假設別的國家產品和管材用途在本地也准用 |
要測量既有管材，先清除表面並找完整印字；再以卡尺量外徑，依材料和尺寸系列對照規格表。切下管段時可量壁厚和內徑作交叉確認，但舊管可能有沉積、磨耗、橢圓變形或尺寸公差，不能只靠一次卡尺讀值決定承壓用途。
安全與相容提醒
- 不可只憑顏色、外觀或公稱尺寸選管；須核對完整產品標準、額定條件、配件和所在地法規。
- Charlotte Pipe 對 ABS、CPVC、PVC 管及配件明確警告：不得以壓縮空氣或氣體測試、輸送或儲存；壓縮氣體失效可能造成嚴重傷害。請遵守實際製造商警告及適用測試規範。
- 熱水用途須看材料明確標示和溫度壓力曲線；部分塑膠管在溫度升高時允許壓力會下降。
- 飲用水系統要確認管材和全部接頭／密封件均具有當地要求的認證，且組件用途相符。
- 不同塑膠的溶劑膠、熱熔工具、夾環、擴口環和壓接頭不可任意混用。
參考資料
- Charlotte Pipe：Plastics Technical Manual — PVC Schedule 40/80、CPVC CTS、DWV 等尺寸、壁厚、工作壓力及警告資料。
- Charlotte Pipe：FlowGuard Gold CPVC CTS system — CPVC CTS 熱冷水分配系統和 ASTM D2846 範圍。
- Uponor：PEX Piping Systems Installation Guide — SDR 9 PEX 管外徑、內徑、容量和不同溫度的壓力表。
- ASTM F876-26：PEX Tubing — ASTM 現行 PEX 管規格；涵蓋外徑控制、尺寸、性能測試和標記要求。
- Plastics Pipe Institute：PE Pipe Handbook — IPS、CTS、DIPS 尺寸系列和外徑控制管材內徑算法。
- Plastics Pipe Institute：PEX sizing — 北美常見 PEX CTS 尺寸說明，並列出 IPS 和公制管徑的其他供應系列。
- ISO 15874-1：Polypropylene piping systems — PP 管系統用於建築內熱冷水及暖通的適用範圍與設計條件。
- 金屬管也常使用 NPS、DN 與 Schedule 標示；本文範圍僅限塑膠管。
本表以北美常見 ASTM/IPS/CTS 規格作為識別範例，並不取代當地施工規範或工程選型。相同尺寸標籤可能因管材系列不同而有不同外徑、壁厚和接頭；壓力系統應由合格設計者按所在地標準和完整系統組件核算。查核日期：2026-10-06。
