自行車踏板規格對照：螺紋尺寸、鎖片系統與材質

選踏板需分開核對三個介面：踏板軸與曲柄的螺紋、踏板與鎖片的扣合系統，以及鎖片與鞋底的固定孔位。孔位看起來相同，不代表鎖片能和不同品牌踏板互扣；9/16 吋 也不是鎖片尺寸。本文列出主要市售類型和歷史規格，另提供英制螺紋、公制尺寸和 TPI 快速換算。查核日期：2026-10-06。

踏板外觀參考

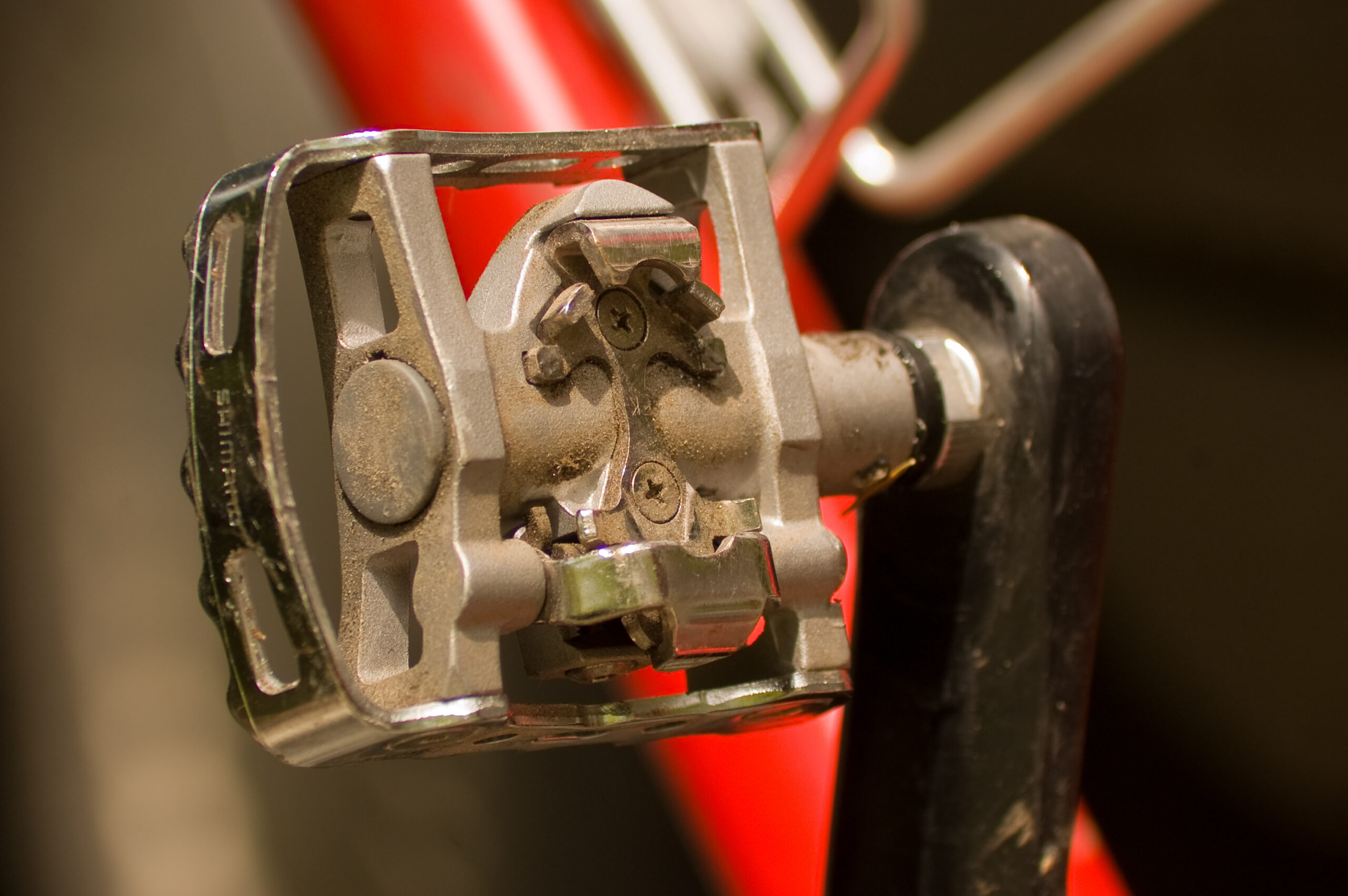

Shimano M324 雙面踏板，一側為 SPD 鎖片扣合機構，另一側為平台踏面

照片示範雙面踏板的兩種接觸面：一面與 SPD 鎖片扣合，另一面可作平台踏板使用。照片：Hotshot977，Wikimedia Commons，公有領域。來源：原始檔與授權。

螺紋與尺寸快速換算表

要換算	公式	例子	用途提醒
inch → mm	inch × 25.4	9/16 in × 25.4 = 14.2875 mm	踏板螺紋標稱外徑換算
mm → inch	mm ÷ 25.4	14 mm ÷ 25.4 ≈ 0.551 in	尺寸相近仍不代表牙規相同
TPI → mm 螺距	25.4 ÷ TPI	20 TPI → 25.4 ÷ 20 = 1.27 mm	量相鄰牙峰間距，不是牙高
mm 螺距 → TPI	25.4 ÷ 螺距 mm	1.25 mm pitch → 約 20.32 TPI	換算值近似仍不能讓不同牙規互鎖
in·lbf → N·m	in·lbf × 0.112985	30 in·lbf ≈ 3.39 N·m	扭力扳手單位換算；實際鎖付值看產品手冊
N·m → in·lbf	N·m ÷ 0.112985	5 N·m ≈ 44.3 in·lbf	不以換算代替製造商扭力規格

踏板軸螺紋完整常見對照

螺紋標示	標稱外徑	牙距	常見曲柄／出現情境	相容檢查
`9/16″ × 20 TPI`	14.2875 mm	1.27 mm	多數現代雙片式／三片式曲柄和一般替換踏板	踏板標 `9/16` 才能配 9/16 曲柄；這是最常見規格
`1/2″ × 20 TPI`	12.7 mm	1.27 mm	一體式曲柄、部分兒童車或較舊車款	直徑比 9/16 小；不能用大規格踏板硬鎖進去
`M14 × 1.25`（法式）	14.0 mm	1.25 mm	歷史法式曲柄和少數舊車零件	外徑接近 9/16，但螺距和牙規不同；不可互換

TPI 是每英吋的牙數；20 TPI 對應 1.27 mm 螺距。標稱外徑轉成公制後可能接近另一種規格，但螺距、牙型和配合公差仍須全部一致。Park Tool 列出的曲柄踏板攻牙規格包括 1/2″ × 20、9/16″ × 20；Shimano 舊型安裝手冊也列出 9/16″ × 20 與 M14 × 1.25 法式牙。

左右踏板牙向和安裝辨認

位置	螺紋方向	從車外看安裝旋轉方向	常見標記
右側／傳動側	右牙	順時針旋入	`R`、右踏板
左側／非傳動側	左牙／反牙	逆時針旋入	`L`、左踏板

先用手順著牙向旋入數圈，避免交叉鎖牙；阻力異常就停止，確認左右件與曲柄螺紋。錯誤尺寸或方向硬鎖可能損壞曲柄牙孔。左右踏板不一定只靠軸色辨認，查看端面 L/R 標記和該型號說明。

鞋底孔位和踏板鎖片系統完整比較

以下「2 孔／3 孔／4 孔」描述鎖片固定到鞋底的孔位，不是踏板軸牙規。相同孔位可容納不同品牌的鎖片，但鎖片與踏板的扣合形狀通常是各家系統專用。

踏板／鎖片系統	鞋底安裝孔位	鎖片與踏板相容	常見用途與辨認重點
平踏板／平台踏板	不需鎖片孔	不與鞋底機械扣合；可搭一般鞋，部分平台有釘柱	看平台長 × 寬、釘柱數量及是否可更換；釘柱會影響抓地和鞋底磨耗
蹬鞋扣／Toe clip 與束帶	不需專用鎖片孔；配平台踏板和扣具	扣具固定鞋頭，並非 clipless 鎖片系統	核對扣具尺寸、踏板孔位、鞋頭寬度和束帶調節範圍
Shimano SPD	2 孔	使用 SPD 專用鎖片；SH51、SH56 等為釋放方式不同的鎖片選項	多見於登山、旅行、通勤與室內車；凹入式鎖片較方便步行
Crankbrothers Eggbeater／Candy／Mallet	2 孔	使用 Crankbrothers 指定鎖片；品牌明確不建議第三方鎖片	同為 2 孔不代表可換用 SPD 鎖片；不同踏板型號可有平台外框
TIME ATAC（山地／Gravel）	2 孔	使用 TIME ATAC 鎖片	SRAM/TIME 明確要求 ATAC 踏板配 ATAC 鎖片；不要與 TIME ICLIC 混用
Shimano SPD-SL	3 孔	使用 Shimano SPD-SL 鎖片；浮動角度依鎖片版本不同	路跑型大面積鎖片；鞋底孔位為三孔
LOOK KEO	3 孔	使用 LOOK KEO 相容鎖片	鞋孔位雖屬三孔路車型，仍要配 KEO 系統鎖片
LOOK DELTA	3 孔	使用 LOOK DELTA 鎖片；不能套用 KEO 鎖片	Delta 與 Keo 外型接近但不相容；先讀踏板、鎖片明確標記
TIME ICLIC／XPRESSO／XPRO	3 孔	配 TIME 對應公路鎖片；不可拿 ATAC 鎖片替代	ICLIC 鎖片適用三孔公路鞋；鞋底弧度較大時可能需要隨附墊片；確認踏板型號和鎖片家族
Wahoo SPEEDPLAY	原生 4 孔鞋底，或用底板配 3 孔鞋	使用 Wahoo SPEEDPLAY 鎖片和相容踏板	四孔專用鞋可直接鎖片；三孔鞋須用系統底板，鎖片另有多件結構和長短螺絲

不同品牌會有多代踏板、授權相容款和特定室內車款。表中系統名稱是主要介面分類，不能取代型號查核；即使鞋底有多孔位，也應確認該鞋能否直接安裝鎖片或需要底板／轉接座。

鞋底孔位外觀速查

看到的鞋底結構	可能的鎖片孔位	下一步確認
兩個長形滑槽、鎖片可前後移動	2 孔山地鞋位	查看鞋款支援型錄，再依踏板品牌選 2 孔系統的專用鎖片
三個排列成三角形的螺孔	3 孔公路鞋位	核對 SPD-SL、LOOK KEO／DELTA、TIME 公路或其他型號的專用鎖片
四個專用孔位或隨鞋底附 Speedplay 底板	Wahoo SPEEDPLAY 4 孔安裝方式	讀鞋底和 Speedplay 鎖片說明；不可把普通 3 孔直接當 4 孔
同時有兩孔和三孔位置	多孔鞋底	同一時間只安裝一套鎖片；鞋底孔型不能保證所有廠牌都相容

踏板、軸心與鎖片材料特性

部位／常見材料	特性和產品例	選購及維護要點
踏板本體：鋁合金	常見於平台、登山車和路車踏板；可加工成薄型或寬平台	依產品看平台大小、釘柱、表面處理和可更換零件，不只按「鋁合金」推定強度
踏板本體：工程樹脂／強化尼龍	可做平台、踏板殼和鎖片踏板本體；有些型號搭不鏽鋼磨耗片	不同樹脂配方與結構差異很大；核對型號重量、支撐、磨耗件和製造商負重說明
踏板軸：鉻鉬鋼（Cr-Mo）	多家製造商採用的鋼軸材料，常見於鋁本體或樹脂本體踏板	軸材只是一個規格；承載仍受軸徑、加工、軸承、曲柄和產品設計影響
踏板軸：鈦合金	部分高階產品用來降低軸心質量，例如 LOOK 鈦軸踏板	價格、耐久和負重規格依型號而異；查清楚保固、使用者重量限制和可更換軸件
接觸板／護板：不鏽鋼	可作為樹脂本體或接合區的磨耗板；提供金屬接觸表面	確認是可更換護板、固定式板件或表面處理，維護方式各異
鎖片：聚合物與複合材料	例如 LOOK 部分鎖片採聚甲醛與 PTFE 等材料，並做防滑橡膠墊	鎖片屬耗材；磨耗指示、浮動角度和鞋底接觸面依原廠規格確認
踏板釘柱／螺絲：鋼、不鏽鋼或鋁合金	釘柱材質和形狀影響抓地、磨耗和替換方式	核對螺紋、長度、工具和底面厚度；換錯長度可能刮鞋底或卡住平台

材料名稱不能代替尺寸或使用額定。例：同是樹脂踏板，本體形狀、軸、軸承和金屬護片可能全不相同；請以產品規格欄逐項比較。

商品尺寸欄位怎麼讀

規格欄位	意義	購買前檢查
螺紋	例如 `9/16″ × 20 TPI`	對照曲柄規格，確認左右踏板牙向
平台長 × 寬	腳底可支撐的外廓尺寸	看尺寸圖與釘柱位置，並考慮鞋底大小和曲柄間距
Stack height（堆疊高度）	製造商定義的鞋底／鎖片接觸面到軸心的高度	同品牌型號比較較有意義；不同廠商量測基準可能不同
Q-factor／pedal center	曲柄外側到踏板中心線的距離或型錄所列中心尺寸	看產品圖和左右軸規格；軸長會影響腳與曲柄的橫向距離
軸長選項	標準、短軸、加長軸等	確認相容該踏板型號和曲柄；軸長選項非所有系統通用
浮動角度（float）	鞋已扣合時仍可左右旋轉的角度	依鎖片型號選擇；勿把浮動角度與解鎖角度混為一談
解鎖角度／釋放角	腳跟旋轉到能退出踏板所需角度	各廠牌定義、左右鎖片和踏板彈力設定不同，照使用說明練習
成對重量	一對踏板或單只重量，需看標示基準	注意是否包含鎖片、螺絲、護蓋或不同軸長

選踏板前的相容核對順序

順序	要核對	快速判斷
1	曲柄螺紋尺寸	現代常見 `9/16″ × 20`；舊款／一體式可能 `1/2″ × 20`；特殊舊車要查法式 M14 × 1.25
2	左右踏板方向	`L` 裝左側反牙、`R` 裝右側正牙；先手轉對牙向
3	使用類型	一般鞋用平台或束帶；要鎖鞋就核對整套踏板—鎖片—鞋底孔位
4	鎖片品牌與型號	二孔、三孔、四孔只表示鞋底固定孔位；踏板扣合仍核對指定品牌系列
5	扳手空間與曲柄間隙	確認軸心內六角或扳手平面可操作，並檢查踏板本體不碰曲柄
6	尺寸與材料	看平台尺寸、堆疊高度、軸長、軸承、護板及替換零件
7	安裝文件	依該型號的螺紋潤滑、扭力值和檢查周期操作；不能把通用換算值當扭力標準
