鋼管尺寸怎麼看：NPS、DN、公稱外徑與 Schedule 40／80 對照

NPS 是公稱管徑名稱，不等於實際外徑；這份對照整理 DN、OD、SCH 40／80 壁厚與內徑，並說明 STD、XS 和壓力選型的判讀方式。

更新 2026.10.17已查證 2026.10.17

鋼管標示的 1 吋、2 吋通常是 NPS（Nominal Pipe Size，公稱管徑）名稱，不是拿卡尺量到的外徑。例：NPS 2 管的外徑約 60.3 mm，不是 2 吋換算的 50.8 mm。相同 NPS 的不同 Schedule 通常維持相同外徑，藉由改變壁厚來改變內徑；選購或配管時要同時確認尺寸標準、材質、壁厚系列與端部連接方式。查核日期：2026-10-17。

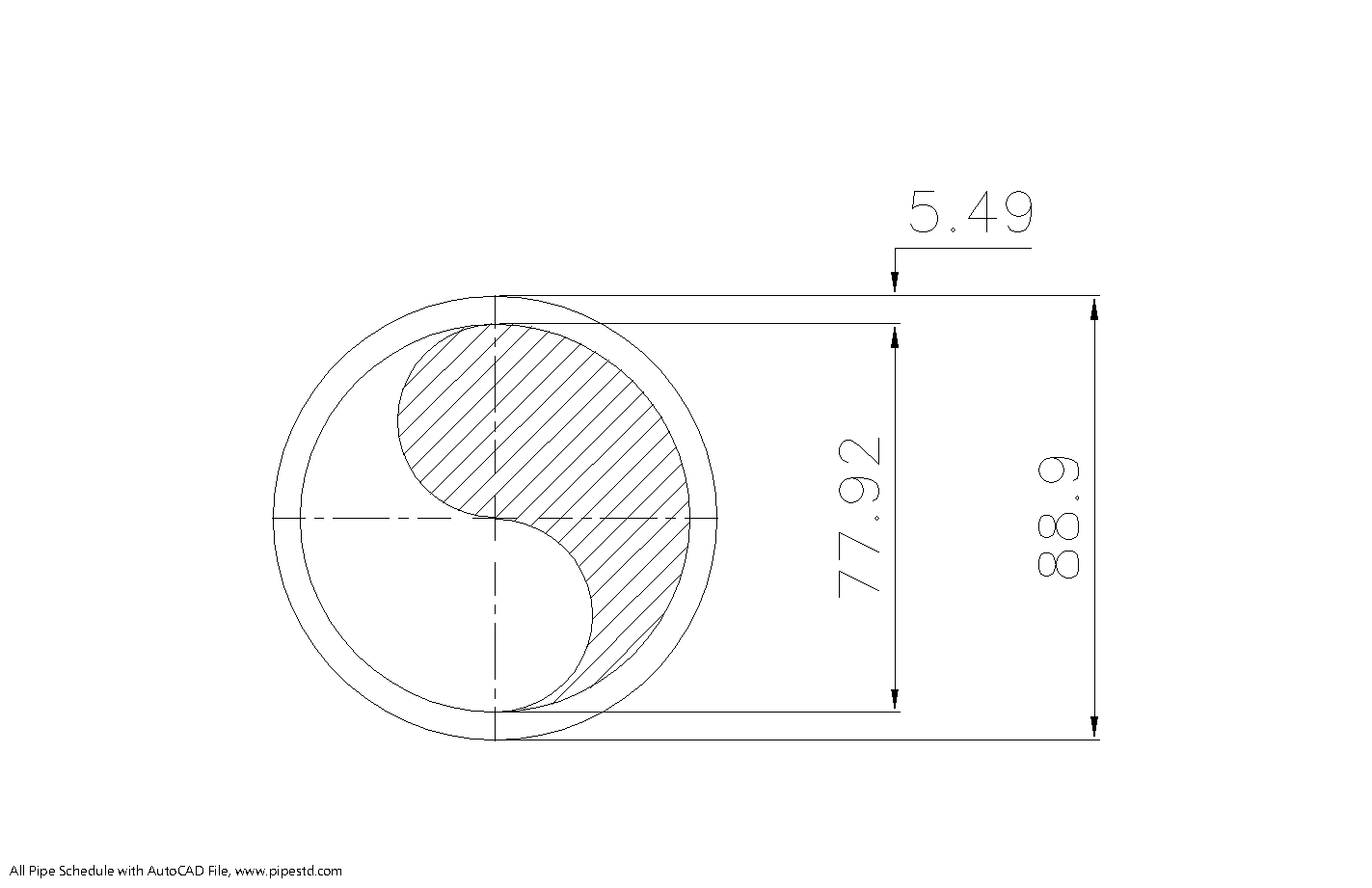

NPS 3（DN 80）Schedule 40 鋼管橫截面示意圖：外徑 88.9 mm、內徑 77.92 mm、壁厚 5.49 mm

圖：NPS 3（DN 80）Schedule 40 管截面，標出相同中心下的外徑、內徑與壁厚。這張示意圖用來說明尺寸量法；不同 NPS 或 Schedule 的數值仍應查對照表。圖片來源：PipeSTD：Schedule 40 Pipe 3 Inch。

快速換算方法表

要換算／判讀 公式或速查方法 例子 注意
inch → mm inch × 25.4 1/2″ × 25.4 = 12.7 mm 這只換算該英吋數值，不會把 NPS 名稱變成實際外徑
mm → inch mm ÷ 25.4 外徑 60.3 mm ÷ 25.4 ≈ 2.374″ 實際外徑依標準表，標稱英吋可能不相等
內徑 ID → 外徑 OD ID = OD − 2 × 壁厚 t OD 60.3 − 2 × 3.91 = 52.48 mm 忽略製造公差、襯裡和腐蝕裕量
DN → 實際外徑 不能直接等同；查 NPS/DN/OD 對照表 DN 50 對 NPS 2，實際 OD 約 60.3 mm DN 是公稱尺寸代碼，不保證外徑為 50 mm
Schedule → 壁厚 先依 NPS 和指定管標準查表 NPS 2 SCH 40：t=3.91 mm；SCH 80：t=5.54 mm 相同 Schedule 在不同管徑下，壁厚不同
質量 kg/m → lb/ft kg/m × 0.67197 5.44 kg/m ≈ 3.66 lb/ft 質量仍依材質密度、尺寸公差和實際壁厚而變

NPS、DN、OD、ID、Schedule 各代表什麼

縮寫／標示 全名 表示什麼 不能直接當成
NPS Nominal Pipe Size 北美管路常用公稱管徑名稱，通常以吋表示 實際外徑或內徑
DN Nominal Diameter 公稱尺寸代碼，常用毫米數字標示，如 DN 50 精確的外徑 mm
OD Outside Diameter 管外徑，配管接頭尺寸核對的重要實測規格 內徑
ID Inside Diameter 管內徑，受 OD、壁厚、襯裡及製造公差影響 對所有 Schedule 固定的數值
t／WT Wall Thickness 名義壁厚 由 Schedule 數字直接換算出的厚度
Schedule／SCH 管壁系列標記 指定某一 NPS 對應的標準壁厚系列 單獨可用的壓力等級或允許壓力
STD／XS／XXS Standard／Extra Strong／Double Extra Strong 傳統標準壁厚名稱 在所有尺寸上都與 SCH 40／80／160 完全相同

NPS 12（DN 300）及以下的管子，外徑通常大於對應公稱尺寸數字；例如 NPS 1/2 的實際 OD 是 21.3 mm。NPS 14（DN 350）以上，NPS 英吋值通常與外徑英吋值一致，例如 NPS 14 的 OD 是 14″（355.6 mm）。DN 也只作公稱標籤使用。ASME B36.10M 涵蓋一般焊接與無縫鍛造鋼管尺寸；不鏽鋼管另有 ASME B36.19M，部分 NPS／Schedule 的壁厚和一般鋼管表不同。

NPS、DN、外徑與 SCH 40／80 完整對照

下表列出常見尺寸列，單位為 mm；內徑按 OD − 2t 計算並四捨五入至 0.01 mm。表內「—」表示該尺寸在此參考表沒有列出該 Schedule 數值，不應自行補成相鄰壁厚。鋼管不同材質規格及不鏽鋼 40S／80S 系列可能使用不同壁厚，採購時以指定標準和製造商尺寸表為準。

NPS（公稱吋） DN（公稱） OD 外徑 SCH 40 壁厚 SCH 40 內徑 SCH 80 壁厚 SCH 80 內徑
1/8″ 6 10.3 1.73 6.84 2.41 5.48
1/4″ 8 13.7 2.24 9.22 3.02 7.66
3/8″ 10 17.1 2.31 12.48 3.20 10.70
1/2″ 15 21.3 2.77 15.76 3.73 13.84
3/4″ 20 26.7 2.87 20.96 3.91 18.88
1″ 25 33.4 3.38 26.64 4.55 24.30
1-1/4″ 32 42.2 3.56 35.08 4.85 32.50
1-1/2″ 40 48.3 3.68 40.94 5.08 38.14
2″ 50 60.3 3.91 52.48 5.54 49.22
2-1/2″ 65 73.0 5.16 62.68 7.01 59.00
3″ 80 88.9 5.49 77.92 7.62 73.66
3-1/2″ 90 101.6 5.74 90.12 8.08 85.44
4″ 100 114.3 6.02 102.26 8.56 97.18
5″ 125 141.3 6.55 128.20 9.53 122.24
6″ 150 168.3 7.11 154.08 10.97 146.36
8″ 200 219.1 8.18 202.74 12.70 193.70
10″ 250 273.0 9.27 254.46 15.09 242.82
12″ 300 323.9 10.31 303.28 17.48 288.94
14″ 350 355.6 11.13 333.34 19.05 317.50
16″ 400 406.4 12.70 381.00 21.44 363.52
18″ 450 457.2 14.27 428.66 23.83 409.54
20″ 500 508.0 15.09 477.82 26.19 455.62
22″ 550 558.8 — — 28.58 501.64
24″ 600 609.6 17.48 574.64 30.96 547.68

尺寸讀表示例

  • NPS 1/2（DN 15）SCH 40： 外徑 21.3 mm、壁厚 2.77 mm，內徑約 15.76 mm。
  • NPS 2（DN 50）SCH 40： 外徑 60.3 mm、壁厚 3.91 mm，內徑約 52.48 mm。
  • NPS 2（DN 50）SCH 80： 外徑同為 60.3 mm，壁厚增加至 5.54 mm，內徑約 49.22 mm。
  • NPS 4（DN 100）SCH 40： 外徑 114.3 mm、壁厚 6.02 mm、內徑約 102.26 mm；SCH 80 內徑則約 97.18 mm。

Schedule 與 STD／XS 名稱差異

名稱 常見關係 下單時的判讀
SCH 40 與 STD 小尺寸有些規格相同；大尺寸可能不同。常見資料表列出 NPS 1/8 至 10 相同，NPS 12 起不應假設等同 同時寫出 NPS、SCH 和材料標準，不要只寫「STD」
SCH 80 與 XS 小尺寸有些規格相同；到較大尺寸後可能不同。常見資料表列出至 NPS 8 相同，NPS 10 起不應假設等同 核對實際壁厚，不要把 XS 當成所有尺寸的 SCH 80 別名
SCH 160 與 XXS 某些小尺寸壁厚相近，但不是一對一通用名稱 必須指定具體標準與尺寸表
SCH 40S／80S 常見於不鏽鋼管表，後綴 S 用於區分 B36.19M 系列 部分尺寸與 B36.10M 的 SCH 40／80 厚度不同

Schedule 不是「厚度等於 schedule 數字」，也不是可直接查得的壓力等級。管線允許壓力還要考慮材料牌號、設計溫度、腐蝕裕量、製造方式、焊接係數及適用設計規範。不能只因 SCH 80 壁厚較厚，就直接判定其能承受某個指定壓力。

量管與配件配合前檢查

檢查項目 量／查什麼 常見誤配
管外徑 用卡尺量多個方向的外徑；有塗層時分辨是否含塗層 以 NPS 數字直接當作 OD
壁厚 查標準尺寸，或用超音波厚度計檢查實管 把 Schedule 數字當毫米或固定厚度
接頭標準 核對法蘭、承插、焊接端或螺紋的標準和尺寸 外徑相同就假設螺紋、法蘭或墊片也相容
螺紋 核對 NPT、NPTF、NPS、BSPP（G）、BSPT（R）等螺紋型式、牙距與錐度 把管子的 NPS 尺寸當成螺紋大徑或牙規
材質與標準 查 ASTM／ASME 材料規格、牌號、無縫或焊管及文件 只按尺寸選擇而忽略介質、溫度和腐蝕環境
實際流道 用實際內徑、內襯和沉積情況計算流量 用 DN 或 NPS 名稱直接計算流通面積

管螺紋牙型、牙距與公英制規格是另一項獨立核對工作。管外徑符合不代表螺紋系統可以互接，需逐項核對牙型、錐度和密封方式。

參考資料

本文尺寸表用於一般規格辨讀，不作為壓力管路設計或採購驗收的唯一依據。工程使用時依最新適用標準、材料證明、管件規格與設計計算選型；外徑、壁厚與重量可能受公差、製程、材質、鍍層或襯裡影響。查核日期：2026-10-17。
