管用螺紋規格怎麼看：NPT、BSPP/G 與 BSPT/R 尺寸、牙數與密封

完整整理 NPT、BSPP/G 與 BSPT/R 管用螺紋的牙型差異、密封方式、尺寸、外徑、牙數與現場辨認方法。

更新 2026.10.16已查證 2026.10.05

管件標示 1/2 不代表牙外徑是 1/2 吋；NPT、BSP 等管用螺紋的尺寸名稱是歷史名義規格，實際外徑通常更大。挑配件時要同時核對標準、牙型、平行或錐管、牙數、外徑和密封位置。1/2 NPT 和 G 1/2 的牙數甚至可能相同，但螺紋角度和牙型不同，不能只因為能旋入幾圈就視為相容。查核日期：2026-10-05。

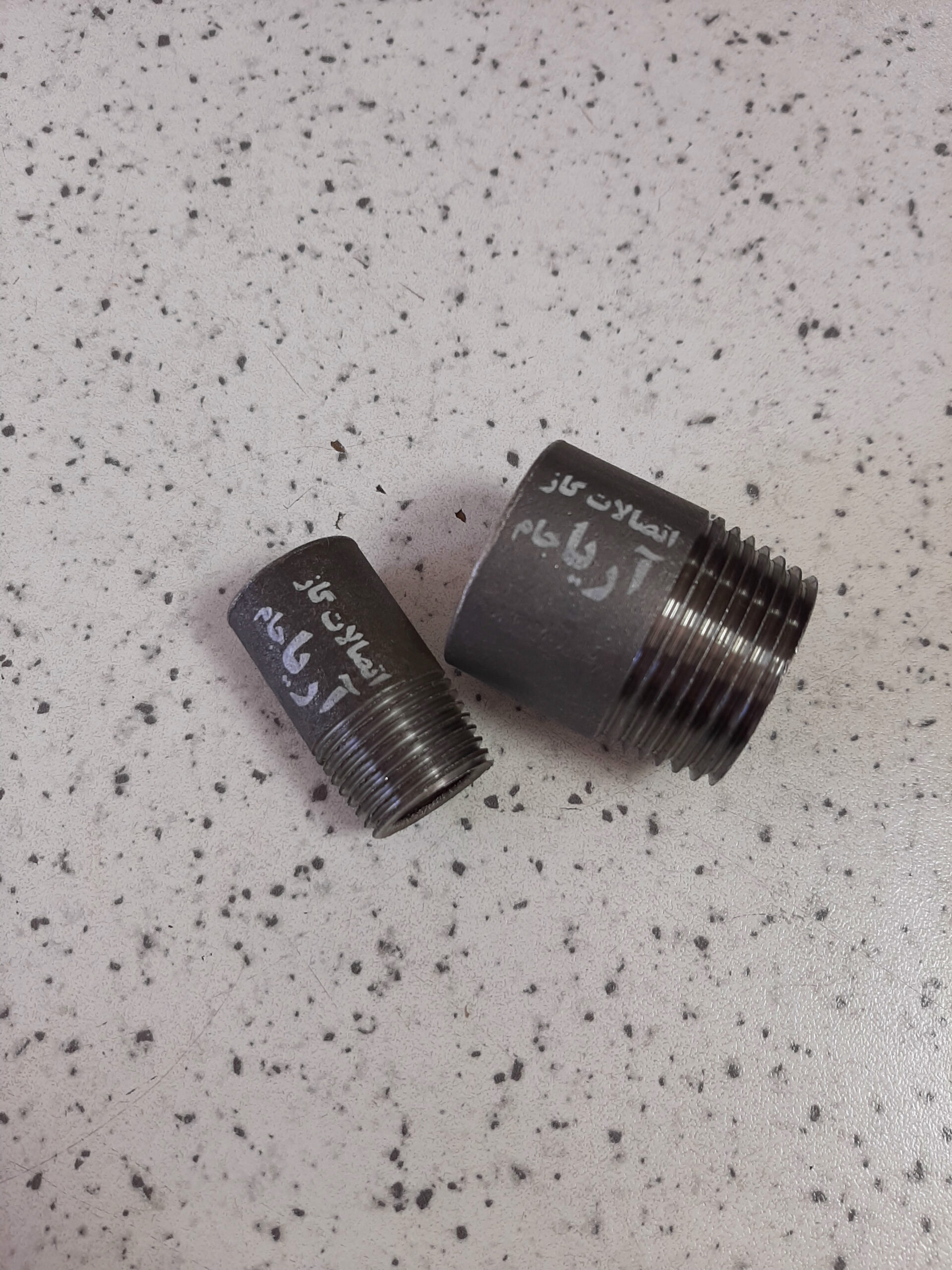

兩支外螺紋管件實物，展示管牙的牙頂、牙底與螺旋走向

照片：Roghaye Ghasemi Moshref（Wikimedia Commons 使用者 Ghasemimoshref）拍攝，Wikimedia Commons 原始檔案，採 CC BY-SA 4.0 授權。照片用於展示外螺紋管件外觀；實際規格仍須按標記、尺寸和量規辨認。

管用螺紋快速換算與辨認表

要換算／辨認 方法 例子 提醒
inch → mm inch × 25.4 1/2 in × 25.4 = 12.7 mm 這只是名義尺寸的單位換算，不是管牙外徑。
mm → inch mm ÷ 25.4 外徑 20.955 mm ÷ 25.4 ≈ 0.825 in G 1/2 外牙大徑約 20.955 mm，不是 12.7 mm。
TPI → 螺距 mm 25.4 ÷ TPI 19 TPI → 25.4 ÷ 19 ≈ 1.337 mm 先用牙規確認牙數；目測容易把相近牙距看錯。
螺距 mm → TPI 25.4 ÷ 螺距 mm 0.907 mm → 約 28 TPI TPI 是每 25.4 mm 的牙數。
平行／錐牙 量外徑在牙長不同位置的變化，並查標記 G 外牙平行；R 外牙錐形 卡尺只作初步判別；錐牙須在標準規定量規基準面量測。
密封方式 查看接頭端面、墊圈槽、O-ring 或錐牙配對設計 G 螺紋通常靠端面墊片／O-ring 密封 不要把密封膠或止洩帶當成不同牙型可互換的補救方法。

常見管用螺紋系列與標記

商用名稱／代號 標準系列 螺紋形狀 壓力密封位置 常見用途與注意
NPT ASME B1.20.1，National Pipe Taper 外、內牙為錐牙；牙型角 60°；直徑錐度 1:16 配合牙面，依系統使用適當螺紋密封材料 北美常見的一般錐管牙。必須依 NPT 尺寸和量規核對，不能用 BSP 規格替代。
NPTF／Dryseal ASME B1.20.3 美國乾式密封錐管牙系列 設計以牙頂／牙底干涉形成較乾式的密封；依使用條件和產品規格處理 不等同 NPT；牙規與互配條件不同，不可只看「NPT」字樣。
NPSC ASME B1.20.1 直管內牙（straight pipe thread） 依聯接零件及設計密封面 常見於管接頭／coupling；不是看到平行牙就可直接當 NPT。
NPTR ASME B1.20.1 欄杆用錐管牙 依配套零件 用於欄杆接頭類規格，需按 ASME 相關尺寸和量規識別。
NPSM ASME B1.20.1 機械接合用直管牙 通常由墊圈、O-ring 或接觸面等其他構造密封 直牙本身不表示可承壓密封；需要配合設計的密封件。
NPSL ASME B1.20.1 鎖緊螺帽用直管牙 由螺帽、墊圈或機械接合構造完成 常見於鎖緊螺帽用途；不能與錐牙規格混稱。
BSPP／G ISO 228-1 55° Whitworth 牙型；內、外牙皆平行 螺紋提供機械接合，另由墊片、O-ring、bonded seal 或端面密封 工程標註用 G，例如 G 1/2。ISO 228 明確說此螺紋不在牙上形成壓力密封。
BSPT／R、Rp、Rc ISO 7-1 55° Whitworth 牙型；外牙 R 為錐牙 依 R/Rp 或 R/Rc 配對，在牙面形成壓力密封，通常需按系統使用密封材料 精確標記：R＝外錐牙；Rp＝內平行牙；Rc＝內錐牙。僅寫 BSPT 或 BSP 不足以完整說明配對。

ASME B1.20.1 涵蓋 NPT、NPSC、NPTR、NPSM 與 NPSL 等英吋管牙；NPTF 則屬 ASME B1.20.3 的 Dryseal 系列。ISO 228-1 規定 G 平行牙，適用在壓力密封不是由螺紋本身形成的接合；ISO 7-1 規定在牙上形成壓力密封的管牙，並以 R、Rp、Rc 表示外／內螺紋型式。

NPT 完整尺寸與牙數表

下表列出 NPT 常見標準系列 1/16–12 in 的 19 個名義尺寸。名義尺寸、牙數 TPI、螺距和牙外徑並不相等：牙外徑列的是 NPT 外牙基本大徑的參考值，錐牙實測直徑會隨量測位置改變。製造、量規驗收及承壓設計須依 ASME B1.20.1 正式標準與量規，不以此速查表取代。

NPT 名義尺寸 TPI 螺距約（mm） 外牙基本大徑約（mm） 外牙大徑約（in）
1/16–27 27 0.941 7.895 0.311
1/8–27 27 0.941 10.242 0.403
1/4–18 18 1.411 13.616 0.536
3/8–18 18 1.411 17.055 0.671
1/2–14 14 1.814 21.223 0.835
3/4–14 14 1.814 26.568 1.046
1–11½ 11.5 2.209 33.228 1.308
1¼–11½ 11.5 2.209 41.985 1.653
1½–11½ 11.5 2.209 48.054 1.892
2–11½ 11.5 2.209 60.092 2.366
2½–8 8 3.175 72.699 2.862
3–8 8 3.175 88.608 3.488
3½–8 8 3.175 101.316 3.989
4–8 8 3.175 113.973 4.487
5–8 8 3.175 141.300 5.563
6–8 8 3.175 168.275 6.625
8–8 8 3.175 219.075 8.625
10–8 8 3.175 273.050 10.750
12–8 8 3.175 323.850 12.750

1/2–14 NPT 的 14 表示每英吋 14 牙，螺距約 1.814 mm；不是 1/2 英吋外徑。NPT 的錐度為直徑方向 1:16，也就是沿軸向每 16 單位長度，基本直徑變化 1 單位。

BSPP／G 平行牙完整尺寸表

下表列出 G 1/16 至 G 6 的 27 個對照尺寸。BSPP 和 BSPT 在相同名義規格下通常採相同基本牙型直徑與螺距，但一者平行、一者錐形；表中外徑為外牙基本大徑。BSPT 的 R/Rp/Rc 標準尺寸列於下一節。

BSPP／G 名義尺寸 TPI 螺距（mm） 外牙基本大徑（mm）
G 1/16 28 0.907 7.723
G 1/8 28 0.907 9.728
G 1/4 19 1.337 13.157
G 3/8 19 1.337 16.662
G 1/2 14 1.814 20.955
G 5/8 14 1.814 22.911
G 3/4 14 1.814 26.441
G 7/8 14 1.814 30.201
G 1 11 2.309 33.249
G 1 1/8 11 2.309 37.897
G 1 1/4 11 2.309 41.910
G 1 3/8 11 2.309 44.323
G 1 1/2 11 2.309 47.803
G 1 5/8 11 2.309 52.883
G 1 3/4 11 2.309 53.746
G 1 7/8 11 2.309 56.998
G 2 11 2.309 59.614
G 2 1/4 11 2.309 65.710
G 2 1/2 11 2.309 75.184
G 2 3/4 11 2.309 81.534
G 3 11 2.309 87.884
G 3 1/2 11 2.309 100.330
G 4 11 2.309 113.030
G 4 1/2 11 2.309 125.730
G 5 11 2.309 138.430
G 5 1/2 11 2.309 151.130
G 6 11 2.309 163.830

BSPT／ISO 7-1 的 R、Rp、Rc 尺寸系列

ISO 7-1 的基本尺寸表列出以下 15 個名義系列。R 是外錐牙，Rp 是與 R 配合的內平行牙，Rc 是與 R 配合的內錐牙。各配對在相同名義尺寸使用相同 Whitworth 牙數和基本大徑；密封設計和量規判定仍按標準型式分開確認。

ISO 7-1 尺寸 TPI 螺距（mm） 基本外牙大徑（mm） 完整標記例子
1/16 28 0.907 7.723 R 1/16；Rp 1/16；Rc 1/16
1/8 28 0.907 9.728 R 1/8；Rp 1/8；Rc 1/8
1/4 19 1.337 13.157 R 1/4；Rp 1/4；Rc 1/4
3/8 19 1.337 16.662 R 3/8；Rp 3/8；Rc 3/8
1/2 14 1.814 20.955 R 1/2；Rp 1/2；Rc 1/2
3/4 14 1.814 26.441 R 3/4；Rp 3/4；Rc 3/4
1 11 2.309 33.249 R 1；Rp 1；Rc 1
1 1/4 11 2.309 41.910 R 1 1/4；Rp 1 1/4；Rc 1 1/4
1 1/2 11 2.309 47.803 R 1 1/2；Rp 1 1/2；Rc 1 1/2
2 11 2.309 59.614 R 2；Rp 2；Rc 2
2 1/2 11 2.309 75.184 R 2 1/2；Rp 2 1/2；Rc 2 1/2
3 11 2.309 87.884 R 3；Rp 3；Rc 3
4 11 2.309 113.030 R 4；Rp 4；Rc 4
5 11 2.309 138.430 R 5；Rp 5；Rc 5
6 11 2.309 163.830 R 6；Rp 6；Rc 6

相近尺寸為什麼不能直接互換

尺寸例子 BSP 牙數 NPT 牙數 主要差異 辨認提醒
1/8 28 TPI 27 TPI 牙數和牙型角皆不同 用牙規加卡尺量外徑，不要試鎖確認。
1/4 19 TPI 18 TPI 螺距及牙型角不同 轉幾圈可能覺得能旋入，繼續硬鎖會傷牙。
3/8 19 TPI 18 TPI 螺距及牙型角不同 比對 TPI 是最快的初步判別之一。
1/2 14 TPI 14 TPI 牙數相同但 Whitworth 55° 與 NPT 60° 不同，外徑也不同 牙規讀數相同仍不能判為同一規格。
3/4 14 TPI 14 TPI 牙數相同但牙型角和基本直徑不同 查完整代號並使用正確轉接頭。
1 11 TPI（BSP） 11½ TPI 牙數不同、牙型角不同 不可因外徑接近就混用。

錐牙旋緊時可能短暫咬合，不代表牙型相容或能安全密封。管路、氣體、液壓或承壓用途若標準不一致，應使用專用轉接接頭，並按設備製造商和適用規範安裝。

現場辨認步驟

  1. 讀零件刻字和圖面：記下 NPT、NPTF、G、R、Rp、Rc、NPSM 等完整代號；「BSP」或分數尺寸單獨不足以定規格。
  2. 量外牙大徑：以卡尺量牙頂外徑；錐牙沿軸向位置不同，需記錄量測位置。對照對應標準表，不把外徑直接當名義管徑。
  3. 量牙距：用英制牙規檢查 TPI，或以毫米牙規量螺距。1/2 NPT 與 G 1/2 都是 14 TPI，還須看牙型角和牙型規格。
  4. 確認平行或錐形：比較牙段前、後位置外徑或使用管牙量規。NPT 和 R 錐牙錐度名目皆為 1:16，但牙型角不同，不能因此認為可互換。
  5. 確認密封結構：找端面密封台階、墊圈、O-ring 或承載錐牙的設計。G 平行牙通常要靠端面密封；錐牙接頭則按配對設計和規範使用密封方式。
  6. 不要以試鎖替代量測：如果起牙後很快卡住、工具需大力旋入或牙面有金屬屑，停止並重新辨認，避免破壞接頭。

與管徑 NPS、DN 和管外徑的關係

管牙的名義尺寸、管子 NPS／DN 代號、管子實際外徑和螺紋外牙大徑是不同欄位。1/2 NPT、G 1/2 和 NPS 1/2 都不是「外徑 12.7 mm」的同義詞。NPS 是北美公稱管徑代號，DN 是公稱直徑標示；Schedule 則描述管壁系列。三者都不能直接替代管牙代號，也不能僅靠名稱推算螺紋外徑。

參考標準與資料

本文表格是尺寸辨認和選型速查，不是管牙量規檢驗紀錄或承壓設計依據。實際加工、驗收、氣體／液壓／消防及其他安全關鍵管路，應依採用的標準版本、配套零件文件、合格量規和施工規範確認。查核日期：2026-10-05。
