電視螢幕壁掛支架怎麼選：VESA 孔距、螺絲與承重對照

提供 VESA 孔距公英制換算、常見 75×75 至 600×400 mm 規格表，以及支架相容、螺絲長度和牆面安裝核對清單。

更新 2026.10.19

電視螢幕壁掛支架怎麼選：VESA 孔距、螺絲與承重對照

挑壁掛架時，先確認螢幕背面的 VESA 孔距，再對照支架支援範圍、螢幕重量和螺絲規格。VESA 孔距是背面固定孔的水平與垂直中心距，寫成「寬 × 高」毫米，例如 100 × 100 mm。螢幕標示的 27 吋、55 吋是對角線尺寸，不能用來推定孔距或螺絲。查核日期：2026-10-07。

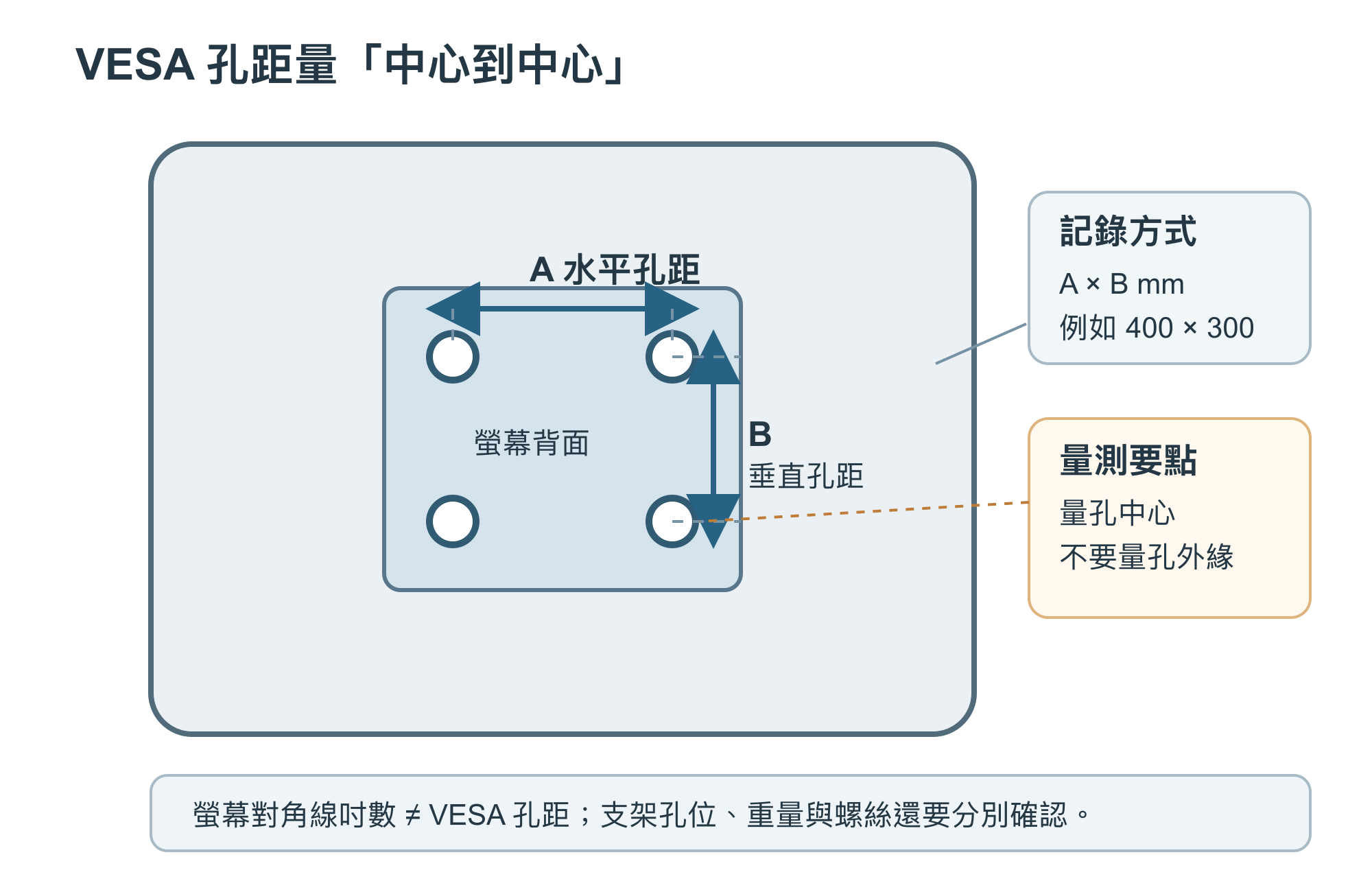

顯示器背面四個固定孔的 VESA 水平與垂直中心距量法

VESA 孔距快速換算方法表

要確認的項目 方法 範例 注意事項
水平孔距 量左右兩孔的中心到中心距離 左右中心相距 400 mm → 水平值為 400 不量孔洞外緣到外緣
垂直孔距 量上下兩孔的中心到中心距離 上下中心相距 300 mm → 垂直值為 300 寫在水平尺寸後，結果為 400 × 300 mm
inch → mm inch × 25.4 4 in × 25.4 = 101.6 mm VESA 常用公制；英吋量尺讀值要注意精度
mm → inch mm ÷ 25.4 100 mm ÷ 25.4 ≈ 3.94 in 100 mm 約為 3.94 in，不是剛好 4 in
支架孔距相容 螢幕孔距須落在支架支援的水平、垂直孔距範圍或對應孔位 螢幕 400 × 300 mm，支架規格含 400 × 300 → 孔距吻合 同一孔距仍要確認顯示器重量、尺寸及安裝方式
螢幕重量 查含或不含底座的本體重量，依支架說明核對 螢幕本體 18 kg，支架承重上限需至少涵蓋該重量 不用螢幕吋數估重量；支架本身額定不等於牆面可承重
螺絲規格 查該型號使用手冊的螺紋直徑、牙距和允許長度 手冊指定 M6，再按支架板與墊片厚度確認螺絲長度 M4／M6／M8 不可只按螢幕尺寸猜；過長可能頂到底或損傷螢幕

常見 VESA 孔距對照

以下列出螢幕和電視常見的固定孔距示例，不是 VESA FDMI 所有規格的完整清單。實際產品可能使用不同孔距、非對稱排列、轉接板或專用支架；購買時以產品背板標示和說明書為準。

常見孔距（水平 × 垂直） 常見設備例 選架時怎麼核對
75 × 75 mm 小型桌上螢幕、部分支架配件 常見於小型顯示器，需確認支架面板尺寸與螺絲規格
100 × 100 mm 桌上螢幕、較小型電視 確認底座或外殼不會遮住支架板和螺絲孔
200 × 100 mm 部分小至中型電視 高度和寬度不同，不能當成 100 × 100 或 200 × 200
200 × 200 mm 部分電視及較大型顯示器 確認支架規格明列此矩形或方形孔位
300 × 200 mm 部分中型電視 確認支架橫桿或掛板有 300 × 200 mm 孔位
300 × 300 mm 部分中型電視 需同時核對支架支援尺寸和本體重量
400 × 200 mm 部分中大型電視 不能因水平值相同而與 400 × 400 視為相同孔距
400 × 300 mm 部分中大型電視 支架要支援此長方形排列；並檢查接線孔及凸背空間
400 × 400 mm 常見較大型電視 確認支架的螢幕尺寸範圍、重量上限及牆面安裝方式
600 × 400 mm 部分大型電視 大孔距常搭配較重機型，支架和牆面固定都需核對額定值

Samsung 的支援資料也列出 100 × 100、200 × 100、200 × 200、400 × 400 和 600 × 400 mm 等電視孔距例子；其安裝文件會按型號列出孔距和螺絲資訊。此處的尺寸範例不能反推其他品牌或型號的固定規格。

VESA 孔距、支架尺寸與螢幕尺寸的差別

名稱 表示什麼 常見標示方式 能否單獨決定支架相容
螢幕尺寸 顯示面板對角線 24 吋、55 吋 不行；相同吋數可能使用不同孔距和重量
VESA 孔距 背部安裝孔中心距 100 × 100 mm、400 × 300 mm 只能判斷孔位的一部分，仍須核對重量和螺絲
支架支援孔距 支架掛板上可安裝的孔位範圍 75 × 75 至 200 × 200 mm 螢幕孔距須確實落在支援範圍內
支架螢幕尺寸範圍 製造商建議搭配的螢幕大小範圍 13–32 吋、40–80 吋 不代表所有該尺寸螢幕都相容；還需看孔距與重量
承重上限 支架額定可承受的顯示器重量 kg 或 lb 不能代表牆體、螺栓或錨栓也有相同承重能力

VESA（Video Electronics Standards Association）以 FDMI（Flat Display Mounting Interface）定義平面顯示器與支架的安裝介面。標示「VESA 相容」主要指安裝介面符合相關孔位規格，不能替代支架本身的重量額定、牆面結構檢查或產品型號核對。

螺絲和間隔柱怎麼確認

螺絲至少有三個要素：螺紋直徑、牙距、長度。支架通常會附多種螺絲及墊片，但不要因為螺絲能旋入就判定正確。應先查顯示器說明書或製造商的型號專屬表格，再把支架板厚度、墊片／間隔柱厚度與螢幕背面凹槽納入長度確認。太短可能咬合不足，太長則可能觸底或損壞內部結構。

螺絲檢查 核對方式 不建議的猜法
螺紋直徑 依型號手冊確認 M4、M6、M8 或其他規格 用螢幕吋數或孔距推斷直徑
牙距 查使用手冊或原廠螺絲規格 只看螺絲外觀或硬把不同牙距旋入
長度 依原廠允許長度，並計入支架板與墊片厚度 直接選最長螺絲，或只按支架包裝附帶長度
凹背與接頭空間 確認需要原廠間隔柱／轉接件，並保留線材彎折空間 讓掛板壓住背蓋、插座或通風孔

壁掛支架選購核對表

核對項目 合格條件 需再確認的情形
孔距 支架支援螢幕的水平 × 垂直孔距 孔位被背蓋凹槽、凸起或線材蓋板擋住
重量 支架額定承重至少符合螢幕本體重量 螢幕重量資料含底座，或未確認是否包含配件
尺寸範圍 螢幕大小落在支架製造商標示範圍 超大尺寸面板超出掛板，需依原廠限制確認
螺絲 直徑、牙距和長度符合螢幕型號說明 原廠未列、支架螺絲碰到底，或螺孔已有損傷
牆面／桌面 固定方式和錨栓適用於實際牆體或桌板結構 空心牆、石膏板、磁磚牆、輕隔間或牆內管線位置不明
使用空間 支架伸縮、傾仰或旋轉後不撞牆，線材有活動餘量 電源線、HDMI 或網路線在轉動時被拉扯

壁掛架的額定承重不是牆面承重保證。固定方式要按牆體材料、龍骨或混凝土結構、安裝點和製造商說明選擇；不確定牆體、管線位置或錨栓規格時，請由合格安裝人員處理。大型電視建議兩人搬抬，並依電視、支架和牆體的安裝指引施工。

五步確認相容性

  1. 在顯示器背面找到四個 VESA 孔，量水平和垂直的中心距，記錄成毫米。
  2. 查完整型號說明書，確認孔距、建議螺絲規格、允許長度與是否需要原廠轉接件。
  3. 查螢幕不含底座的本體重量，確認支架承重上限和螢幕尺寸範圍均合適。
  4. 確認牆面或桌面的材料、結構、固定點與線材位置；這些不能從 VESA 孔距推斷。
  5. 安裝前先核對支架孔位和螢幕孔位；若螺絲不順、長度不符或背板受力不平，停止安裝並詢問製造商或專業安裝人員。

電視櫃的寬度、深度、腳距和承重另見電視櫃影音櫃尺寸對照表；螢幕面板、更新率和解析度見顯示器規格對照表；螢幕吋數和觀看距離見螢幕尺寸與顯示比例對照表。

來源與適用範圍

本文整理的是常見消費型螢幕與電視的初步相容檢查，不取代 VESA 完整標準、產品說明書、牆面固定規格或專業安裝評估。孔距範例和螺絲規格依品牌及型號而異；請以實際產品文件為準。
